當前位置:首頁 >> 襯膠閥門 >> 襯膠閘閥 >> 法蘭襯膠閘閥
更新時間 2024-9-9 23:35:48


襯膠閘閥
    法蘭襯膠閘閥
    法蘭襯膠閘閥   產品名稱: 法蘭襯膠閘閥
    型號:Z41J
    口徑:DN15-1200
    壓力:1.6-6.4MPa
    材質:鑄鐵、鑄鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【法蘭襯膠閘閥

       法蘭襯膠閘閥詳細介紹


    法蘭襯膠閘閥產品概述:

    襯膠閘閥產品是一種最帶見的啟閉閥門,利用兩側面密封呈楔狀的閘板來接通或截?cái)喙苈分薪橘|(zhì),楔式閘閥不允許微量開啟在管路中作節流裝置用,以免因高速流動的介質沖蝕而加快密封面的損壞。襯膠閘閥廣泛應用于化工,石油,天然氣,環保,城市管道,燃?xì)夤芫€等工業部門,介質的流向不受限制,全開時,密封面受工作介質的沖蝕比截止閥小,體形比較簡單,鑄造工藝性較好.

    法蘭襯膠閘閥結構特點:
    1、產品連接件少,整體鋼性好。
    2、截流速度快。
    3、開度限位機構方便,靈活,精確。
    4、體形小巧,外形美觀。
    5、操作簡單,省力,維修方便。
    6、流體阻力小,密封面受介質的沖蝕小。
    7、介質流向不愛限制,不擾流,不降低壓力。

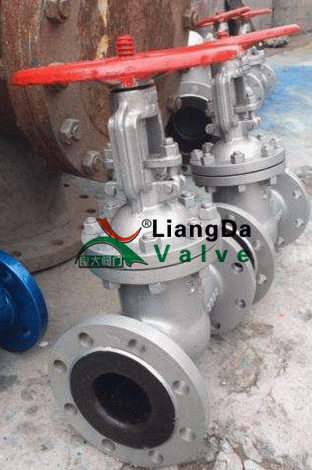

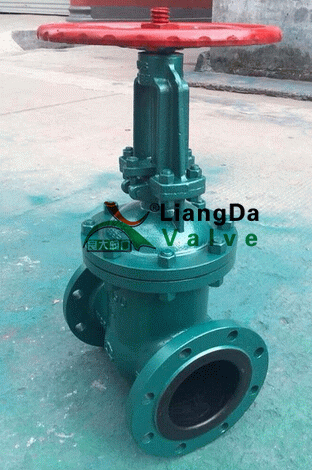

    法蘭襯膠閘閥產品實物圖:


    法蘭襯膠閘閥產品標準
    設計制造標準:GB/T 12234
    結構長度標準:GB/T 12221-2005
    連接法蘭標準:GB/T 9113
    壓力溫度等級:GB/T 12224-2005
    試驗檢驗標準:GB/T 13927-2008

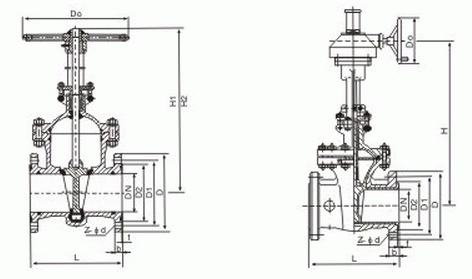

    法蘭襯膠閘閥外形結構圖:


    法蘭襯膠閘閥連接尺寸:
    公稱通徑DN(mm)
    主要外形尺寸及連接尺寸
    L
    D
    D1
    D2
    b
    f
    z-Φd
    H
    H1
    D0
    Z40、Z41、Z42
    15
    130
    95
    65
    45
    14
    2
    4-Φ14
    220
    240
    120
    20
    150
    105
    75
    55
    14
    2
    4-Φ14
    255
    284
    140
    25
    160
    115
    85
    65
    14
    2
    4-Φ14
    275
    303
    160
    32
    180
    135
    100
    78
    16
    2
    4-Φ18
    280
    321
    180
    40
    200
    145
    110
    85
    16
    3
    4-Φ18
    300
    352
    200
    50
    250
    160
    125
    100
    16
    3
    4-Φ18
    358
    438
    240
    65
    265
    180
    145
    120
    18
    3
    4-Φ18
    375
    450
    240
    80
    280
    195
    160
    135
    20
    3
    8-Φ18
    433
    528
    280
    100
    300
    215
    180
    155
    20
    3
    8-Φ18
    502
    620
    320
    125
    325
    245
    210
    185
    22
    3
    8-Φ18
    612
    753
    360
    150
    350
    280
    240
    210
    24
    3
    12-Φ23
    676
    847
    360
    200
    400
    335
    295
    265
    26
    3
    12-Φ25
    820
    1039
    400
    250
    450
    405
    355
    320
    30
    3
    12-Φ25
    969
    1245
    450
    300
    500
    460
    410
    375
    30
    3
    12-Φ25
    1142
    1472
    560
    350
    550
    520
    470
    435
    34
    4
    16-Φ25
    1280
    1450
    640
    400
    600
    580
    525
    485
    36
    4
    16-Φ30
    1452
    1887
    640
    450
    650
    640
    585
    545
    38
    4
    20-Φ30
    1541
    2011
    720
    500
    700
    705
    650
    608
    42
    4
    20-Φ34
    1676
    2181
    720
    600
    800
    840
    770
    718
    46
    5
    20-Φ41
    1874
    2346
    800
    700
    900
    910
    840
    788
    48
    5
    24-Φ41
    2139
    2819
    880
    800
    1000
    1020
    950
    898
    50
    5
    24-Φ41
    2293
    3034
    980
    900
    1100
    1120
    1050
    998
    52
    5
    28-Φ41
    2595
    3445
    1080
    1000
    1200
    1255
    1170
    1110
    54
    5
    28-Φ42
    2733
    3683
    1180
    1200
    1350
    1485
    1390
    1325
    56
    5
    32-Φ48
    3032
    3032
    1300

    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【法蘭襯膠閘閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
