襯膠管夾閥
| 襯膠管夾閥 |
 |
產品名稱： | 襯膠管夾閥 | |||||
| 型號： | GJ41X | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【襯膠管夾閥】 | |||||||
襯膠管夾閥詳細介紹
襯膠管夾閥產品概述：
襯膠管夾閥由左右閥體、橡膠管套、大小閥桿、閘板、上下導柱等零件組成。順轉手輪時，使管夾閥大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。 管夾閥主要分為：鋁合金管夾閥、鑄鐵管夾閥等。襯膠管夾閥產品用途：
襯膠管夾閥是一種具有防腐蝕性能，適用于化工，冶煉等具有腐蝕性流體的閥門，它廣泛應用于化工工業、石油工業、電力部門、冶金工業、污水處理等方面。
襯膠管夾閥零件材料：
名稱 |
材料 |
閥體 |
鑄鐵、鋁合金 |
套管 |
橡膠 |
閥桿 |
鑄銅、碳鋼 |
壓桿 |
球墨鑄鐵 |
電動頭 |
組合件 |
托架 |
球墨鑄鐵 |

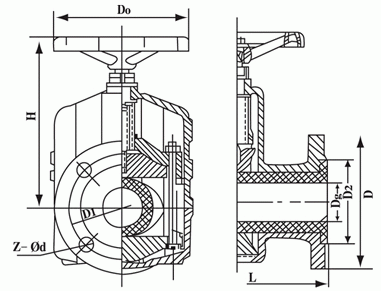

襯膠管夾閥外形結構圖：
襯膠管夾閥連接尺寸：
公稱通徑 |
主要連接尺寸及外型尺寸 |
重量(KG) |
|||||
L |
D |
D1 |
D2 |
b |
Z-￠ |
||
20 |
135 |
105 |
75 |
55 |
16 |
4-14 |
2.5 |
25 |
145 |
115 |
85 |
65 |
16 |
4-14 |
3 |
32 |
160 |
135 |
100 |
78 |
18 |
4-18 |
4 |
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
6 |
50 |
210 |
165 |
125 |
100 |
20 |
4-18 |
7.5 |
65 |
250 |
185 |
145 |
120 |
20 |
4-18 |
9.5 |
80 |
300 |
190 |
160 |
135 |
22 |
4-18 |
16 |
100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
20 |
125 |
430 |
245 |
210 |
185 |
25 |
8-18 |
28 |
150 |
500 |
280 |
240 |
210 |
25 |
8-23 |
43 |
200 |
650 |
335 |
295 |
265 |
32 |
8-23 |
80 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【襯膠管夾閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
