當前位置：首頁 >> 止回閥 >> 焊接止回閥 >> 電站焊接止回閥

更新時間 2024-9-9 23:35:34

焊接止回閥

電站焊接止回閥

產品名稱：

電站焊接止回閥

型號：

H64H/Y

口徑：

DN50-500

壓力：

1.6-25.0MPa

材質：

鑄鋼、鉻鉬鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【電站焊接止回閥】

電站焊接止回閥詳細介紹

電站焊接止回閥產品概述：

電站焊接止回閥適用150Lb～2500Lb(PN1.6～25.0MPa)，工作溫度T≤540℃(其中P57/170V工作溫度為570℃ )的石油、化工、水力、火力、電站等各種工況的管路上，使用介質:水、蒸汽、油品等。

電站焊接止回閥結構特點：

1、產品按國家標準GBl2236設計制造，結構合理，密封可靠，性能優良。

2、閥瓣、閥座密封面采用鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。

3、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

4、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

5、閥瓣轉繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。

6、銷軸與閥瓣連接采用內裝式結構，不存在外泄漏點，使用更可靠。

電站焊接止回閥產品型號：

配管法蘭 Pipe arrangement flange	公稱壓力PN(MPa) Nominal pressure	法蘭密封面 Flange’s sealing face	產品型號
JB/T74 GBgll3 GB20592～ 20635	1.6	凸面 Convex face	H64H-16C	H64W-16R	H64W-16P	H64y-16l
	2.5	凸面 Convex face	H64H-25	H64W-25R	H64W-25P	H64y-25l
	4.0	凹凸面 Concave-convex face	H64H-40	H64W-40R	H64W-40P	H64y-40l
	6.4		H64H-64	H64W-64R	H64W-64P	H64y-64l
	10.0		H64H-100	H64W-100R	H64W-100P	H64y-100l
	16.0		H64H-160	H64W-160R	H64W-160P	H64y-160l
	25.0		H64H-250	H64W-250R	H64W-250P	H64y-250l

電站焊接止回閥標準規范：

設計與制造
Design and manufacture

結構長度
Face to face dimension

壓力溫度等級
Grade of pressure-temperature

連接法蘭
connecting flange

試驗與檢驗
Test and inspection

GBl2236

GBl22221

GB9131 JB/T74 HG20604

JB/T74
GB9131
HG20592～20635

GBl3927
JB/T9092-1999

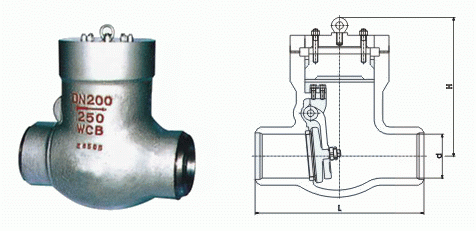

電站焊接止回閥外形結構圖：

電站焊接止回閥連接尺寸：

公稱壓力PN(MPa) Nominal pressure	公稱通徑 DN(mm) Nominal diameter	外形尺寸和連接尺寸/mm Dimensions								重量/kg Weight
公稱壓力PN(MPa) Nominal pressure	公稱通徑 DN(mm) Nominal diameter	L	D	D1	D2	b-f	Z-?d	D3	H	重量/kg Weight
1.6	50	230	160	125	100	16-2	4-18	185	160	22
	65	290	180	146	120	18-3	4-18	215	177	26
	80	310	195	160	135	20-3	8-18	235	187	33
	100	350	215	1 80	155	20-3	8-18	255	202	39
	125	400	245	210	185	22-3	8-18	285	227	57
	150	480	280	240	210	24-3	8-23	330	263	80
	200	550	335	295	265	26-3	12-23	385	293	95
	250	650	405	355	320	30-3	12-25	455	330	1 75
	300	750	460	410	375	30-4	12-25	515	382	260
	350	850	520	470	435	34-4	16-25	545	430	360
	400	950	580	525	485	36-4	16-30	600	480	496
	500	1150	705	650	608	44-4	20-34	730	560	588
2.5	50	230	160	125	100	20-3	4-1 8	1 85	1 77	22
	65	290	180	145	120	22-3	8-1 8	21 5	1 92	30
	80	310	195	160	135	22-3	8-1 8	235	1 92	35
	100	350	230	190	160	24-3	8-23	260	21 7	52
	125	400	245	220	188	28-3	8-25	296	250	73
	150	480	300	300	218	30-3	8-25	330	270	103
	200	550	360	350	276	34-3	12-25	380	350	135
	250	650	425	370	332	36-3	12-30	430	410	196
	300	750	485	430	390	40-4	16-30	490	430	285
	350	850	550	490	448	44-4	16-34	545	450	388
	400	950	610	550	505	48-4	16-34	600	560	496
	500	1150	730	660	610	52-4	20-41	730	618	641

公稱壓力 PN(MPa) Nominal Dressure	全稱通徑 DN(mm) Nominal diameter	外形尺寸和連接尺7/mm Main external and connecting dimensions										重量/kg Weight
公稱壓力 PN(MPa) Nominal Dressure	全稱通徑 DN(mm) Nominal diameter	L	D	D1	D2	D6	b-f	f2	Z-d	D3	H	重量/kg Weight
4.0	50	230	160	125	100	88	20-3	4	4-18	185	177	22
	65	290	180	145	120	110	22-3	4	8-18	210	192	30
	80	310	195	160	135	121	22-3	4	8-18	235	192	34
	100	350	230	190	160	150	24-3	4.5	8-23	260	217	52
	125	400	270	220	188	176	28-3	4.5	8-25	295	259	73
	150	480	300	250	218	204	30-3	4.5	8-25	330	270	103
	200	550	375	320	282	260	38-3	4.5	12-30	450	340	212
	250	650	445	385	345	313	42-3	4.5	12-34	445	401	297
	300	750	510	450	408	364	46-4	4.5	16-34	545	423	362
	350	850	570	510	465	422	52-4	5	16-34	570	460	450
	400	950	655	585	535	474	58-4	5	16-41	625	490	585
	500	1150	755	670	612	576	62-4	5	20-48	730	618	641
6.4	50	300	175	125	105	88	26-3	4	4-23	21O	192	30
	65	340	200	160	130	110	28-3	4	8-23	235	207	41
	80	380	210	170	140	121	30-3	4	8-23	235	207	48
	100	430	250	200	168	150	32-3	4.5	8-25	270	235	72
	125	500	295	240	202	170	36-3	4.5	8-30	315	265	108
	150	550	340	280	240	204	38-3	4.5	8-34	360	297	155
	200	650	405	345	300	260	44-3	4.5	12-34	420	357	217
	250	775	470	400	352	313	48-3	4.5	12-41	480	405	341
	300	900	530	460	412	364	54-4	4.5	16-41	560	465	472
	350	1025	595	525	475	422	60-4	5	16-41	615	514	627
	400	1150	670	585	525	474	65-4	5	16-48	675	568	882
	500	1400	800	705	640	576	70-4	5	20-54	735	620	1027
10.0	50	300	195	145	112	88	28-3	4	4-25	21O	192	41
	65	340	220	170	138	110	32-3	4	8-25	235	207	48
	80	380	230	180	148	121	34-3	4	8-25	260	235	72
	100	430	265	210	172	150	38-3	4.5	8-30	295	265	108
	125	500	310	250	210	175	42-3	4.5	8-34	335	313	130
	150	550	350	290	250	204	46-3	4.5	12-34	425	360	217
	200	650	430	312	312	260	54-3	4.5	12-41	450	420	341
	250	775	500	382	382	313	60-3	4.5	12-41	535	480	472

公稱壓力 PN(MPa) Norminal pressure	公稱通徑 DN(mm) Nominal diameter	外形尺寸和連接尺寸/mm Dimensions									重量/kg Weight
公稱壓力 PN(MPa) Norminal pressure	公稱通徑 DN(mm) Nominal diameter	L	D	D1	D2	D6	b-f	f2	Z-d	H	重量/kg Weight
16.0	50	300	215	165	132	88	36-3	4	8-25	251	49
	65	340	245	190	152	110	44-3	4	8-30	282	58
	80	380	260	205	168	121	46-3	4	8-30	320	110
	100	430	300	240	200	150	48-3	4.5	8-34	356	162
	125	500	355	285	238	176	60-3	4.5	8-41	393	214
	150	550	390	318	270	204	66-3	4.5	12-41	430	267
	200	650	480	400	345	260	78-3	4.5	12-48	470	318
	250	750	580	485	425	313	88-3	4.5	12-54	514	370
25.0	50	368	210	160	128	70	40-3	5	8-25	310	63
	65	419	260	203	165	97	48-3	5	8-30	346	78
	80	470	290	230	190	116	54-3	5	8-34	385	92
	100	546	360	2g2	245	138	66-3	6	8-41	406	168
	125	673	385	318	270	170	76-3	6	12-41	534	220
	150	705	440	360	305	190	82-3	6	12-45	560	270
	200	832	535	440	380	245	92-3	6	12-51	318	320
	250	991	670	572	508	319	110-3	6	16-55	673	390

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電站焊接止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
