電站止回閥
| 高壓焊接止回閥 |
 |
產品名稱： | 高壓焊接止回閥 | |||||
| 型號： | H61H/Y | ||||||
| 口徑： | DN10-200 | ||||||
| 壓力： | 1.6-32.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【高壓焊接止回閥】 | |||||||
高壓焊接止回閥詳細介紹
高壓焊接止回閥結構特點：
1、產品設計制造按E101和JB/T3595標準的規定，結構合理，性能優良，造型美觀。
2、閥門中腔采用壓力自緊式密封結構，介質壓力越高，密封性能越好。
3、支管兩端為焊接結構，適應不同的接管要求。
4、閥瓣、閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5、高溫耐壓部件采用優質耐熱合金鋼制造，安全可靠，性能穩定，使用壽命長。
高壓焊接止回閥產品型號：

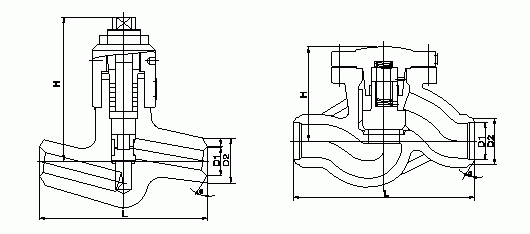

高壓焊接止回閥外形結構圖：
高壓焊接止回閥連接尺寸：
| 零件名稱 Part Name |
材料牌號 Material Designation | |||
| 閥 體 Body |
25、WCB | 12CrlMov | WC6 | WC9 |
| 閥 蓋 Bonnet |
25 | 12CrlMov | ||
| 閥瓣、閥座 Disc、Seat |
25堆STL鈷基硬質合金 | 12CrlMoV堆STL鈷基硬質合金 | ||
| 密封環 Sealing ring |
增強柔性石墨Reinforced flexible graphite | |||
高壓焊接止回閥外形結構圖：
高壓焊接止回閥連接尺寸：
| 公稱通徑NPS/in. Nominal diameer |
尺寸/mm Dimensions | 重量/kg Weight |
|||
| D1 | D2 | L | H | ||
| 10 | 12 | 23 | 120 | 2 | |
| 20 | 27 | 45 | 135 170 | 105 | 9.5 |
| 25 | 28 | 46 | 135 200 170 | 125 | 10 |
| 32 | 30 | 50 | 180 200 | 124 | 12 |
| 40 | 38 | 60 | 230 | 250 | 25 |
| 50 | 61 | 80 | 350 320 | 300 | 28 |
| 65 | 69 | 90 | 260 370 | 350 | 39 |
| 80 | 84 | 118 | 340 400 430 | 380 | 75 |
| 100 | 113 | 138 | 410 455 560 | 330 | 148 |
| 150 | 150 | 190 | 750 | 390 | 349 |
| 175 | 186 | 239 | 900 | 428 | 400 |
| 200 | 201 | 260 | 950 | 518 | 603 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【高壓焊接止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
