當前位置：首頁 >> 保溫閥門
>> 保溫球閥 >> 三通保溫球閥 | 三通保溫球閥 |
 |
產品名稱： | 三通保溫球閥 | |||||
| 型號： | BQ44F/H/Y | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【三通保溫球閥】 | |||||||
三通保溫球閥詳細介紹
三通保溫球閥產品介紹：
三通保溫球閥系列有兩閥座密封L型結構和四閥座密封T型結構兩種，用戶可根據工況實際情況選擇類型，該閥具有造型美觀，結構緊湊合理，密封性能好，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流與分流。該閥屬保溫球閥系列，它具有很好的保溫保冷特性，同時又能有效降低管路中介質熱量損失，其主要用于石油、化工、冶金、制藥、食品等各類系統中。以輸送常溫下會凝固的高粘度介質。
三通保溫球閥規范標準：
法蘭尺寸 |
JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212 |
檢驗和試驗 |
GB/T13927-89、JB/T9092-99 |
其余制造規范均按本廠標準 |
|
三通保溫球閥零件材料：
序號 |
零件名稱 |
材料名稱 |
||||
1 |
閥體 |
WCB |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
2 |
閥蓋 |
WCB |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
3 |
球體 |
2Cr13 |
0Cr18Ni9 |
00Cr19Nill |
0Cr17Ni12Mo2 |
0Cr17Ni12Mo2 |
4 |
閥桿 |
2Cr13 |
0Cr18Ni9 |
00Cr19Nill |
0Cr17Ni12Mo2 |
0Cr17Ni12Mo2 |
5 |
密封圈 |
聚四氟乙烯、對位聚笨 |
||||
6 |
填料 |
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊 |
||||
7 |
墊圈 |
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊 |
||||
適用溫度 |
-28~350℃ |
|||||

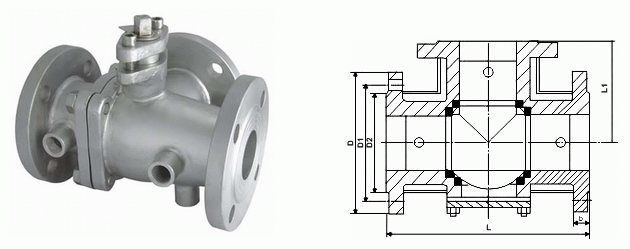

三通保溫球閥外形結構圖：
三通保溫球閥連接尺寸：
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
尺寸 |
|||||||
L |
L1 |
D |
D1 |
D2 |
b |
f |
Z-φd |
||
1.6 |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
260 |
130 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
8-φ23 |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-φ25 |
|
