當前位置：首頁 >> 保溫閥門 >> 保溫球閥 >> 保溫夾套球閥

更新時間 2024-12-22 0:14:31

保溫球閥

保溫夾套球閥

產品名稱：

保溫夾套球閥

型號：

BQ41F

口徑：

DN15-200

壓力：

1.6-4.0MPa

材質：

碳鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【保溫夾套球閥】

保溫夾套球閥詳細介紹

保溫夾套球閥產品概述：
保溫球閥也稱夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。保溫夾套球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的重油、膠類等高粘度介質。

保溫夾套球閥結構特點：

1、保溫夾套球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的高壓力為1MPa。

2、保溫夾套球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。

保溫夾套球閥規范標準：

結構長度標準：GB/T 12221-2005、ASME B 16.10

連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598

保溫夾套球閥零件材料：

序號零件名稱材質

GB ASTM

1 夾套 25 105

2 閥座 WCB A216-WCB

3 閥體 25 A105

4 密封圈 PTFE、對位聚苯

5 球體

6 閥桿 1Cr13 A247-410

7 填料柔性石墨

8 填料壓蓋 WCB A216-WCB

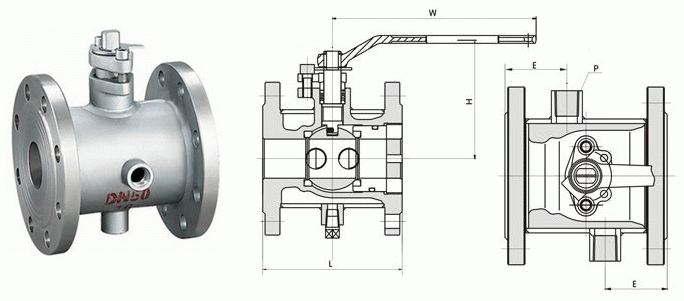

保溫夾套球閥外形結構圖：

保溫夾套球閥連接尺寸：

公稱通徑（DN） d L D E Q H W 管螺紋

（mm）（in）（mm）（in） P

20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"

25 1" 25 127 50 2" 62.5 156 106 170 G3/4"

40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"

50 2" 51 178 80 3" 68 218 135 250 G3/4"

80 3" 76 229 150 6" 82 275 193 350 G3/4"

100 4" 102 254 200 8" 83 300 265 420 G3/4"

150 6" 152 292 250 10" 95 403 355 1000 G3/4"

200 8" 203 330 300 12" 100 495 410 1300 G3/4"

備注
法蘭尺寸可按各種標準及用戶要求設計制造

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫夾套球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！

序號	零件名稱	材質
序號	零件名稱	GB	ASTM
1	夾套	25	105
2	閥座	WCB	A216-WCB
3	閥體	25	A105
4	密封圈	PTFE、對位聚苯
5	球體
6	閥桿	1Cr13	A247-410
7	填料	柔性石墨
8	填料壓蓋	WCB	A216-WCB

公稱通徑（DN）		d	L	D		E	Q	H	W	管螺紋
（mm）	（in）	d	L	（mm）	（in）	E	Q	H	W	P
20	3/4"	19	117	40	1 1/2"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2 1/2"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	1000	G3/4"
200	8"	203	330	300	12"	100	495	410	1300	G3/4"
備注		法蘭尺寸可按各種標準及用戶要求設計制造
