當前位置：首頁 >> 油田閥門 >> 油田高壓高溫閥門 >> 油田注水平板閘閥
更新時間 2024-9-9 23:32:48


油田高壓高溫閥門
    油田注水平板閘閥
    油田注水平板閘閥   產品名稱： 油田注水平板閘閥
    型號：Z43Y/ZF43Y（H）
    口徑：DN25-200
    壓力：1.6-42.0MPa
    材質：鑄鋼、鍛鋼、不銹鋼等

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【油田注水平板閘閥】

       油田注水平板閘閥詳細介紹

    油田注水平板閘閥產品介紹：

    油田注水平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。


    油田注水平板閘閥使用說明：

    1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
    2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
    3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
    4. 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
    5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
    6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

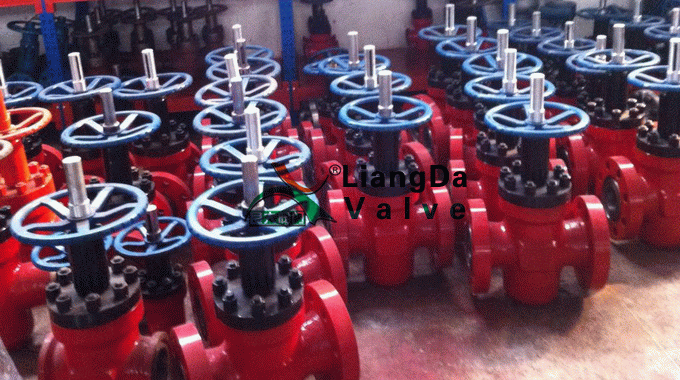

    油田注水平板閘閥產品實物圖：


    油田注水平板閘閥應用范圍：

    油田注水平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。


    油田注水平板閘閥采用標準：

    設計標準
    JB/T5298、APl6D
    結構長度
    法蘭
    GB/T 12221、JB/T 5298
    焊接
    GB/T 15188.1
    連接法蘭
    GB/T9113、JB/T 79 ANSl 16.5a
    對焊端
    GB/T 12224
    試驗和檢驗
    GB/T3927、JB/T 9092

    油田注水平板閘閥性能規范：

    適用范圍
    PN10.0～42.0MPa
    DN25～200mm
    適用溫度
    -29～121℃
    適用介質
    普通型
    石油、天然氣、成油品、水等
    抗硫型
    含H2S、CO2的石油、天然氣等
    連接形式
    法蘭端、焊接端、卡箍端
    驅動方式
    手動、電動、氣動等

    油田注水平板閘閥零件材料：

    零件名稱
    閥體、閥蓋
    閘板
    閥桿
    閥座
    閥桿螺母
    填料
    "Z"型
    WCB、鉻鉬鋼
    合金鋼（焊硬質合金)
    不銹鋼
    合金鋼（焊硬質合金)
    鋁青銅
    聚四氟乙烯、氟橡膠 PTFE、

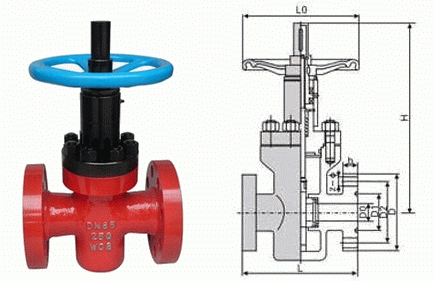

    油田注水平板閘閥外形結構圖：



    油田注水平板閘閥連接尺寸：

    公稱壓力（MPa）
    公稱通徑
    尺寸
    DO
    D
    D2
    D1
    L
    b
    H
    Z-d
    LO
    16.0
    20.0
    25
    22
    150
    101.5
    50.80
    210
    29
    255
    4-26
    180
    32
    28
    160
    111
    60.32
    230
    29
    307
    4-26
    200
    40
    35
    180
    124
    68.28
    260
    32
    356
    4-30
    240
    50
    47
    215
    165
    95.25
    300
    38.5
    379
    8-26
    250
    65
    57
    245
    190.5
    107.95
    340
    41.5
    402
    8-30
    280
    80
    72
    240
    190.5
    123.82
    390
    38.5
    475
    8-26
    320
    100
    92
    395
    235
    149.22
    480
    44.5
    548
    8-33
    350
    150
    136
    380
    317.5
    211.12
    550
    56
    775
    12-33
    450
    200
    174
    470
    393.5
    269.88
    650
    63.5
    793
    12-39
    550
    25.0
    25
    22
    150
    101.5
    50.80
    210
    29
    255
    4-26
    180
    32
    28
    160
    111
    60.32
    230
    29
    307
    4-26
    200
    40
    35
    180
    124
    68.28
    260
    32
    356
    4-30
    240
    50
    47
    215
    165
    95.25
    300
    38.5
    379
    8-26
    260
    65
    57
    245
    190.5
    107.95
    340
    41.5
    402
    8-30
    280
    80
    70
    270
    203
    136.52
    390
    48
    475
    8-33
    320
    100
    92
    310
    241.5
    161.92
    480
    54
    548
    8-36
    350
    150
    136
    395
    317.5
    211.212
    550
    83
    775
    12-39
    450
    200
    174
    485
    393.5
    269.68
    650
    92
    793
    12-45
    550
    35.0
    42.0
    25
    19
    160
    108
    60.32
    210
    35
    255
    4-26
    180
    32
    25
    185
    130
    72.24
    230
    38.5
    307
    4-30
    200
    40
    29
    205
    14
    82.55
    260
    44.5
    356
    4-33
    240
    50
    38
    235
    171.5
    101.60
    300
    51
    379
    8-30
    260
    65
    48
    265
    197
    111.12
    340
    57.5
    402
    8-33
    280
    80
    57
    305
    228.5
    127.00
    390
    67
    475
    8-36
    320
    100
    73
    355
    273
    157.18
    480
    76.5
    548
    8-42
    350
    150
    111
    485
    368.5
    228.60
    550
    108
    775
    8-56
    450
    200
    146
    550
    438
    279.40
    650
    127
    793
    12-56
    550

    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【油田注水平板閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
