當前位置：首頁 >> 閘閥 >> 平板閘閥 >> 電動平板閘閥

更新時間 2024-9-9 23:32:52

平板閘閥

電動平板閘閥

產品名稱：

電動平板閘閥

型號：

Z943WF

口徑：

DN50-1000

壓力：

1.6-10.0MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【電動平板閘閥】

電動平板閘閥詳細介紹

電動平板閘閥應用范圍：

電動平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。

電動平板閘閥結構特點：

1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流直接沖刷。閥座應由有潤滑、不磨損材料制成。

3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。

(1) 軛架套管：鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。

(2) 閥桿：螺紋長度直到托架；銷釘和點焊；具有穩定性。

(3) 壓力密封：結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。

(4) 閥座環：焊接閥座環垂直于流動通道，易于維護。

(5) 執行機構：閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。

(6) 軛架：完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。

(7) 壓蓋：兩件式，自調節壓蓋，避免被彈出。

(8) 整體后座：硬面，使用壽命最長。

(9) 閥瓣：彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。

(10) 整體止動：整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

電動平板閘閥采用標準：

設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識
JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220
API6D	API6D	ANSI-16.5	API6D	ANSI B16.34	MSS SP-25

電動平板閘閥性能規范：

設計等級		常溫下試驗壓力（MPa）				適用溫度℃			適用介質
設計等級		殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公稱壓力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2總含量大于500mg/m2的介質	石油天然氣、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級Lb	150	3.0	2.2	2.2	0.6
磅級Lb	300	7.7	5.6	5.6	0.6

電動平板閘閥零件材料：

閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-A6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM

墊片	-
螺栓	35	35CrMo	A193-B7M	A193-B8
適用介質	水、油口、蒸汽	蒸汽、油品	丙烷、乙烯	硝酸類

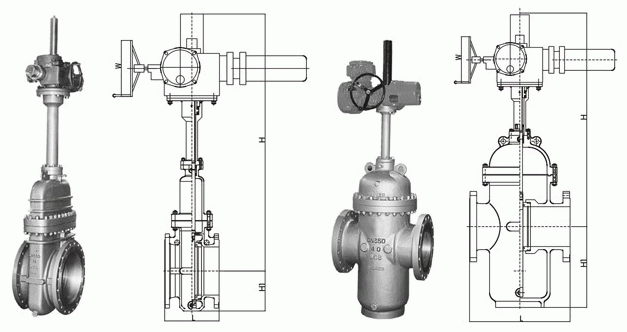

電動平板閘閥外形結構圖：

電動平板閘閥連接尺寸：

1.6MPa

DN

L

D

D1

D2

Do

f

b

H

H1

n-Φd

凸面法蘭
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C

50

178

160

125

100

250

3

16

584

80

4-Φ18

65

190

180

145

120

250

3

18

634

95

4-Φ18

80

203

195

160

135

250

3

20

688

100

8-Φ18

100

229

215

181

155

300

3

20

863

114

8-Φ18

125

254

245

210

185

350

3

22

940

132

8-Φ18

150

267

280

240

210

350

3

24

1030

150

8-Φ23

200

292

335

295

265

350

3

26

1277

168

12-Φ23

250

330

405

355

320

400

3

30

1491

203

12-Φ25

300

356

460

410

375

450

4

30

1701

237

12-Φ25

350

381

520

470

435

500

4

34

1875

265

16-Φ30

400

406

580

525

485

305

4

36

2180

300

16-Φ30

450

432

640

585

545

305

4

40

2440

325

20-Φ34

500

457

705

650

608

305

4

44

2860

360

20-Φ41

600

508

840

770

718

305

5

48

3450

425

20-Φ41

700

610

910

840

788

305

5

50

3960

460

24-Φ41

800

660

1020

950

898

305

5

52

4550

512

24-Φ41

900

711

1120

1050

998

250

5

54

5250

565

28-Φ48

1000

811

1250

1170

1110

250

5

56

5870

630

28-Φ18

2.5MPa

50

178

160

125

100

250

3

20

584

80

4-Φ18

凸面法蘭
RF
(K)Z43WF-25
(K)Z543WF--25
(K)Z643WF--25
(K)Z943WF-25

65

190

180

145

120

300

3

22

634

95

8-Φ18

80

203

195

160

135

350

3

22,

388

100

8-Φ18

100

229

230

190

160

350

3

24

863

114

8-Φ23

125

254

270

220

188,

350

3

28

940

132

8-Φ25

150

267

300

250

218

400

3

30

1030

150

8-Φ25

200

292

360

310

278

450

3

34

1277

168

12-Φ25

250

330

425

370

332

500

3

36

1491

203

12-Φ30

300

356

485

430

390

305

4

40

1701

237

16-Φ30

350

381

550

490

448

305

4

44

1875

265

16-Φ34

400

406

610

550

505

305

4

48

2180

300

16-Φ34

450

432

660

600

555

305

4

50

2440

325

20-Φ34

500

457

730

660

610

305

4

52

2860

360

20-Φ41

600

508

840

770

718

305

5

56

3450

425

20-Φ41

700

610

955

875

815

305

5

60

3960

460

24-Φ48

800

660

1070

990

930

305

5

64

4550

512

24-Φ48

900

711

1180

1090

1025

-

5

66

5250

595

28-Φ54

1000

811

1305

1210

1140

-

5

68

5870

660

28-Φ48

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動平板閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！

1.6MPa	DN	L	D	D1	D2	Do	f	b	H	H1	n-Φd
凸面法蘭 RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C	50	178	160	125	100	250	3	16	584	80	4-Φ18
	65	190	180	145	120	250	3	18	634	95	4-Φ18
	80	203	195	160	135	250	3	20	688	100	8-Φ18
	100	229	215	181	155	300	3	20	863	114	8-Φ18
	125	254	245	210	185	350	3	22	940	132	8-Φ18
	150	267	280	240	210	350	3	24	1030	150	8-Φ23
	200	292	335	295	265	350	3	26	1277	168	12-Φ23
	250	330	405	355	320	400	3	30	1491	203	12-Φ25
	300	356	460	410	375	450	4	30	1701	237	12-Φ25
	350	381	520	470	435	500	4	34	1875	265	16-Φ30
	400	406	580	525	485	305	4	36	2180	300	16-Φ30
	450	432	640	585	545	305	4	40	2440	325	20-Φ34
	500	457	705	650	608	305	4	44	2860	360	20-Φ41
	600	508	840	770	718	305	5	48	3450	425	20-Φ41
	700	610	910	840	788	305	5	50	3960	460	24-Φ41
	800	660	1020	950	898	305	5	52	4550	512	24-Φ41
	900	711	1120	1050	998	250	5	54	5250	565	28-Φ48
	1000	811	1250	1170	1110	250	5	56	5870	630	28-Φ18
2.5MPa	50	178	160	125	100	250	3	20	584	80	4-Φ18
凸面法蘭 RF (K)Z43WF-25 (K)Z543WF--25 (K)Z643WF--25 (K)Z943WF-25	65	190	180	145	120	300	3	22	634	95	8-Φ18
	80	203	195	160	135	350	3	22,	388	100	8-Φ18
	100	229	230	190	160	350	3	24	863	114	8-Φ23
	125	254	270	220	188,	350	3	28	940	132	8-Φ25
	150	267	300	250	218	400	3	30	1030	150	8-Φ25
	200	292	360	310	278	450	3	34	1277	168	12-Φ25
	250	330	425	370	332	500	3	36	1491	203	12-Φ30
	300	356	485	430	390	305	4	40	1701	237	16-Φ30
	350	381	550	490	448	305	4	44	1875	265	16-Φ34
	400	406	610	550	505	305	4	48	2180	300	16-Φ34
	450	432	660	600	555	305	4	50	2440	325	20-Φ34
	500	457	730	660	610	305	4	52	2860	360	20-Φ41
	600	508	840	770	718	305	5	56	3450	425	20-Φ41
	700	610	955	875	815	305	5	60	3960	460	24-Φ48
	800	660	1070	990	930	305	5	64	4550	512	24-Φ48
	900	711	1180	1090	1025	-	5	66	5250	595	28-Φ54
	1000	811	1305	1210	1140	-	5	68	5870	660	28-Φ48
