當前位置:首頁 >> 真空閥門 >> 真空擋板閥 >> GD-J型高真空擋板閥
更新時間 2024-9-9 23:37:55


真空擋板閥
    GD-J型高真空擋板閥
    GD-J型高真空擋板閥   產品名稱: GD-J型高真空擋板閥
    型號:GD-J
    口徑:DN50-300
    壓力:0.6×106 ~1.3×10-4
    材質:鑄鋼、不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【GD-J型高真空擋板閥

       GD-J型高真空擋板閥詳細介紹


    GD-J型高真空擋板閥產品概述:

    GD-J型系列高真空擋板閥(又稱角閥)是用于真空系統中用來切斷或接通氣流之用。傳動部件采用螺桿傳動升降閥板,動作輕巧、工作可靠。GD-J為角通型式,GD-S為帶預抽口的三通型式。適用的工作介質為空氣、非腐蝕性及不含顆?;覊m的氣體。

    GD-J型高真空擋板閥技術性能:
    適用范圍(Pa)
    2x105~1.3x10-4
    閥門漏率(Pa.L/S)
    ≤1.3x10-6
    介質溫度(℃)

    -25~+80(密封材料為丁腈橡膠)
    -30~+150(密封材料為氟橡膠)

    安裝位置
    任意

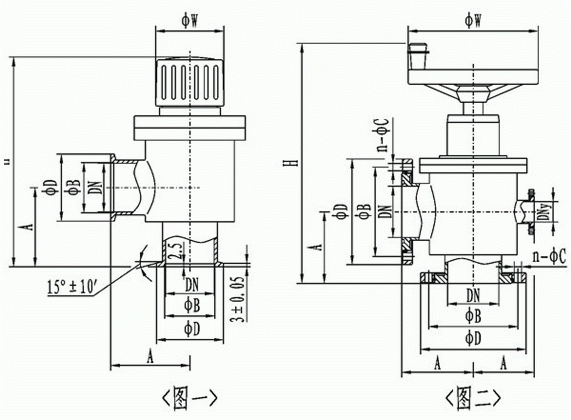

    GD-J型高真空擋板閥外形結構圖:


    GD-J型高真空擋板閥連接尺寸:
    (圖一) (KF)連接及外形尺寸
    型號
    通徑(DN)
    ΦD
    ΦB
    H
    A

    ΦW
    法蘭標準
    GD-J10/KF
    10
    30
    12.2
    122
    30

    36
    GB4982
    GD-J16/KF
    16
    30
    17.2
    132
    40

    36
    GD-J25/KF
    25
    40
    26.2
    158
    50

    50
    GD-J40/KF
    40
    55
    41.2
    180
    65

    56
    GD-J50/KF
    50
    75
    52.2
    278
    70

    100
    /

    型號
    通徑(DN)
    ΦD
    ΦB
    H
    A
    ΦW
    n-ΦC
    DNy(預抽口)
    法蘭標準
    GD-J50
    50
    110
    90
    278
    70
    100
    4-Φ9
    /
    GB/T6070
    GD-J63
    63
    130
    110
    390
    88
    160
    GD-J80
    80
    145
    125
    432
    88
    8-Φ9
    GD-J100
    100
    165
    145
    460
    108
    GD-J(S)150
    150
    220
    195
    636
    138
    200
    8-Φ11
    DN40(GB4982)
    JB919
    GD-J(S)160
    160
    225
    200
    636
    138

    GB/T6070
    GD-J(S)200
    200
    285
    260
    788
    200
    12-Φ11
    DN50(GB/T6070)
    GD-J(S)250
    250
    335
    310
    820
    208
    250
    DN63(GB/T6070)
    GD-J(S)300
    300
    380
    350
    980
    250
    8-Φ14
    DN80(GB/T6070)
    JB919

    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【GD-J型高真空擋板閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
