當前位置：首頁 >> 真空閥門 >> 真空擋板閥 >> GDQ型氣動高真空擋板閥
更新時間 2024-9-9 23:37:59


真空擋板閥
    GDQ型氣動高真空擋板閥
    GDQ型氣動高真空擋板閥   產品名稱： GDQ型氣動高真空擋板閥
    型號：GDQ、GDQ-J(S)
    口徑：DN10-800
    壓力：0.6×106 ~1.3×10-4
    材質：鑄鋼、不銹鋼

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【GDQ型氣動高真空擋板閥】

       GDQ型氣動高真空擋板閥詳細介紹

    GDQ型氣動高真空擋板閥產品概述：

    GDQ型系列氣動高真空擋板閥(又稱角閥)是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。適用的工作介質為空氣及非腐蝕性氣體。注：其中DN400以上底部采用死法蘭n-Mb。

    GDQ型氣動高真空擋板閥技術性能：
    適用范圍(Pa)
    105～1.3x10-4
    閥門漏率(Pa.L/S)
    ≤1.3x10-6
    介質溫度（℃）

    -25～+80(密封材料為丁腈橡膠)
    -30～+150(密封材料為氟橡膠)
    氣源壓力(MPa)
    0.4～0.8
    安裝位置
    DN＜300任意,DN≥300垂直
    電源電壓
    標準出廠：AC220V/50Hz
    特殊指定：AC110V；DC24V；DC12V等
    信號反饋
    標準出廠：不帶反饋信號
    特殊指定：磁性開關DC/AC5～240V

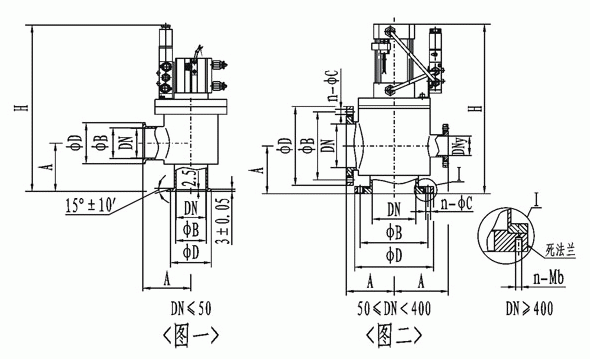

    GDQ型氣動高真空擋板閥外形結構圖：


    GDQ型氣動高真空擋板閥連接尺寸：
    (圖一) (KF)連接及外形尺寸
    型號
    通徑(DN)
    ΦD
    ΦB
    H
    A
    法蘭標準
    GDQ-J10/KF
    10
    30
    12.2
    180
    30
    GB4982
    GDQ-J16/KF
    16
    30
    17.2
    180
    40
    GDQ-J25/KF
    25
    40
    26.2
    200
    50
    GDQ-J40/KF
    40
    55
    41.2
    210
    65
    GDQ-J50/KF
    50
    75
    52.2
    276
    70
    /

     (圖二) 連接及外形尺寸
    型號
    通徑(DN)
    ΦD
    ΦB
    H
    A
    n-ΦC
    DNy(預抽口)
    n-Mb
    法蘭標準
    GDQ-J50
    50
    110
    90
    276
    70
    4-Φ9
    /
    /
    GB/T6070
    GDQ-J63
    63
    130
    110
    283
    88
    GDQ-J80
    80
    145
    125
    314
    88
    8-Φ9
    GDQ-J100
    100
    165
    145
    338
    108
    GDQ-J125
    125
    200
    175
    424
    128
    8-Φ11
    GDQ-J(S)150
    150
    220
    195
    482
    138
    DN40(GB4982)
    JB919
    GDQ-J(S)160
    160
    225
    200
    482
    138
    GB/T6070
    GDQ-J(S)200
    200
    285
    260
    620
    200
    12-Φ11
    DN50(GB/T6070)
    GDQ-J(S)250
    250
    335
    310
    655
    208
    DN63(GB/T6070)
    GDQ-J(S)300
    300
    380
    350
    783
    250
    8-Φ14
    DN80(GB/T6070)
    JB919
    GDQ-J(S)320
    320
    425
    395
    789
    250
    12-Φ14
    GB/T6070
    GDQ-J(S)400
    400
    510
    480
    1210
    330
    16-Φ14
    DN100(GB/T6070)
    16-M12
    GDQ-J(S)400
    400
    500
    465
    1210
    330
    8-M16
    JB919
    GDQ-J(S)500
    500
    610
    580
    1270
    360
    DN125(GB/T6070)
    16-M10
    GB/T6070
    GDQ-J(S)600
    600
    710
    670
    1562
    450
    12-Φ21
    DN160(GB/T6070)
    12-M18
    JB919
    GDQ-J(S)630
    630
    750
    720
    1562
    450
    20-Φ14
    20-M10
    GB/T6070
    GDQ-J(S)800
    800
    920
    890
    1900
    520
    24-Φ14
    DN200(GB/T6070)
    24-M10

    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GDQ型氣動高真空擋板閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
