當前位置：首頁 >> 真空閥門 >> 真空擋板閥 >> GDC-J型電磁高真空擋板閥

更新時間 2024-9-9 23:37:53

真空擋板閥

GDC-J型電磁高真空擋板閥

產品名稱：

GDC-J型電磁高真空擋板閥

型號：

GDC-J

口徑：

DN16-80

壓力：

0.6×106 ~1.3×10-4

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GDC-J型電磁高真空擋板閥】

GDC-J型電磁高真空擋板閥詳細介紹

GDC-J型電磁高真空擋板閥產品概述：

GDC-J型系列電磁高真空擋板閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門，適用于真空系統中用以打開或隔斷氣流之用。當閥關閉時，允許閥板密封面上側承受大氣壓，下側為真空，在此狀態下接通電器控制盒電源后，閥板能正常開啟。適用的工作介質為空氣、非腐蝕性及不含顆?；覊m的氣體。

GDC-J型電磁高真空擋板閥技術性能：

適用范圍(Pa)	105～6.7x10-4
閥門漏率(Pa.L/S)	≤6.7x10-4
適用溫度（℃）	-25～+40
線圈溫升（℃）	≤65
開閉時間（S）	3～5
電源電壓（V/Hz）	220±10%/50
安裝方式	垂直

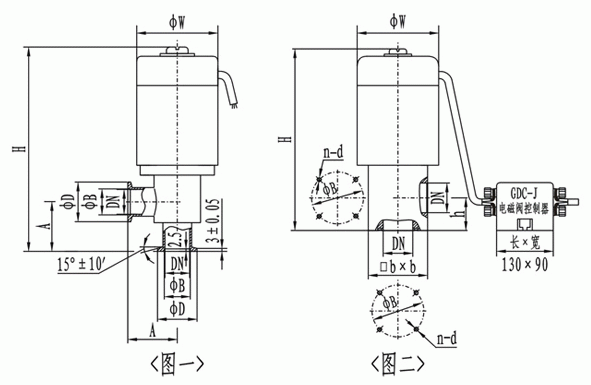

GDC-J型電磁高真空擋板閥外形結構圖：

GDC-J型電磁高真空擋板閥連接尺寸：
(圖一) (KF)連接及外形尺寸

型號	通徑(DN)	ΦW	ΦD	ΦB	H	A	法蘭標準
GDC-J16A/KF	16	68	30	17.2	186	40	GB4982
GDC-J25A/KF	25	82	40	26.2	193	50
GDC-J40/KF	40	110	55	41.2	270	65
GDC-J50A/KF	50	125	75	52.2	307	70	/

(圖二) 連接及外形尺寸

型號	通徑(DN)	ΦW	ΦB	H	h	bxb	n-b	法蘭標準
GDC-J16A	16	68	42	165	28	48x48	4-M5	JB919
GDC-J25A	25	82	55	190	35	58x58	4-M6
GDC-J32	32	92	64	217	40	68x68	4-M6
GDC-J40	40	110	70	240	44	80x80	4-M6
GDC-J50A	50	125	90	285	56	95x95	4-M8
GDC-J65	65	135	105	315	65	115x115	4-M8
GDC-J80	80	165	125	358	75	140x140	4-M8

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GDC-J型電磁高真空擋板閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！

GDC-J型電磁高真空擋板閥詳細介紹

GDC-J型電磁高真空擋板閥產品概述：
