當前位置：首頁 >> 液化氣閥門
>> 天然氣緊急切斷閥 >> 天然氣緊急切斷閥 更新時間 2024-9-9 23:30:06
天然氣緊急切斷閥
| 天然氣緊急切斷閥 |
 |
產品名稱： | 天然氣緊急切斷閥 | |||||
| 型號： | ZCRB | ||||||
| 口徑： | DN15-250 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【天然氣緊急切斷閥】 | |||||||
天然氣緊急切斷閥詳細介紹
天然氣緊急切斷閥介紹：
ZCRB系列天然氣緊急切斷閥是一種新型的燃?xì)夤艿拦こ痰陌踩涮籽b置，主要應用于以下場合:
1.與可燃?xì)怏w泄漏監測儀器相連接。當儀器檢測到可燃?xì)怏w泄漏時，自動快速關閉主供氣體閥門，切斷燃?xì)獾墓┙o，及時制止惡性事故的發生。
2.與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。
3.與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃?xì)夤?yīng)，防止煤氣爆炸的發生。
4.在城市或工廠的燃?xì)夤?yīng)管網內設置BZCK燃?xì)饩o急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供氣。
5.可靠的技術性能；極低的負荷損失；極高的安全性能；極佳的節能性能；快速切斷性能是本系列產品的五大特點。
天然氣緊急切斷閥特點：
◆ 閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能
◆ 當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時，即使撤去
◆ 當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。
◆ 閥門采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使閥門達到開關省力、快速。
注：根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥
天然氣緊急切斷閥技術參數：
| 適用介質 | 煤氣、天然氣及液化石油氣 |
| 閥門規格 | 螺紋連接 G1/2“、G3/4”、G1“；法蘭連接 DN25～350 |
| 工作壓力 | 0.5bar～6bar |
| 電氣防護等級 | CEI IP65/IP67 |
| 防爆等級 | Eexm Ⅱ T4/ Eexm Ⅱ T5 |
| 工作電壓及電功率 | 交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W |
| 操作系數 | 不間斷輸出或脈沖型 |
| 電氣連接 | 插件（不分正負極） |
| 線圈功率 | ≤DN100,20℃時交流 AC220V,50Hz/24VA直流 DC24V,/24W 線圈型號:MF-1(2) ≥DN100,20℃時交流 AC220V,50Hz/90VA直流 DC24V,/85W 線圈型號:ZCLF-1(2) |
| 工作環境溫度 | -15～60℃ |
| 密封材料 | NBR橡膠 |
| 閥體材質 | 黃銅、不銹鋼、碳鋼 |
| 閥門關閉時間 | 少于1秒 |

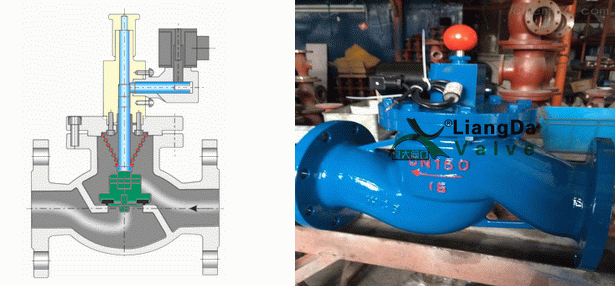

天然氣緊急切斷閥產品實物圖：
天然氣緊急切斷閥手動復位操作過程：
當閥門被切斷，管道漏氣故障排除后，工作人員需要手動復位時，用力向上提拉 手動復位桿，聽到“咔”的一聲，說明閥門完全被打開。此時，即使松開手，也不會被切斷。（除非再給閥門線圈通電）。
注：手動復位必須在電磁閥線圈斷電時操作。
| 規格 | 安裝規范 |
|
|
| DN15-DN100 | 可以(YES) | 可以(YES) | |
| DN125-DN400 | 可以(YES) | 不可以(NO) | 不可以(NO) |
| 安裝圖列 |
|
|
|
天然氣緊急切斷閥性能規范：
| 壓力等級 | 常溫試驗壓力 | |||
| 殼體 | 密封 | 低氣壓密封 | ||
| 公稱壓力(MPa) | 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 適用溫度 | -15~60℃ | |||
| 零 件 名 稱 | 材 料 | |
| “-1絲扣“ | DN25-DN350（法蘭） | |
| 閥體 | 黃銅 | 碳鋼（不銹鋼） |
| 自鎖體 | 黃銅（鋁合金） | |
| 閥桿 | 不銹鋼 | 不銹鋼 |
| 密封圈 | NBR橡膠 | |

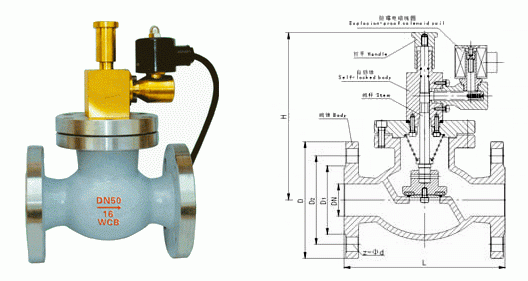

天然氣緊急切斷閥外形結構圖：
天然氣緊急切斷閥連接尺寸：
| 規格(DN) | L | H | D | D1 | D2 | Z-¤d | 備注 |
| 1/2"(DN15) | 68 | 120 |
|
|
|
|
絲扣 |
| 3/4"(DN20) | 72 | 128 |
|
|
|
|
|
| 1"(DN25) | 100 | 160 |
|
|
|
|
|
| 25 | 160 | 180 | 115 | 85 | 65 | 4-¤14 | 法蘭連接 |
| 32 | 180 | 200 | 135 | 100 | 78 | 4-¤18 | |
| 40 | 200 | 200 | 145 | 110 | 85 | 4-¤18 | |
| 50 | 230 | 220 | 160 | 125 | 100 | 4-¤18 | |
| 65 | 290 | 255 | 180 | 145 | 120 | 4-¤18 | |
| 80 | 310 | 320 | 195 | 160 | 135 | 8-¤18 | |
| 100 | 350 | 380 | 215 | 180 | 155 | 8-¤18 | |
| 125 | 400 | 405 | 245 | 210 | 185 | 8-¤23 | |
| 150 | 480 | 458 | 280 | 240 | 210 | 8-¤23 | |
| 200 | 600 | 530 | 335 | 295 | 265 | 8-¤23 | |
| 250 | 650 | 600 | 390 | 350 | 320 | 12-¤23 | |
| 300 | 750 | 650 | 440 | 400 | 368 | 12-¤23 | |
| 350 | 850 | 750 | 500 | 460 | 428 | 12-¤23 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【天然氣緊急切斷閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
