當前位置：首頁 >> 液化氣閥門
>> 天然氣緊急切斷閥 >> 天然氣氣動緊急切斷閥 | 天然氣氣動緊急切斷閥 |
 |
產品名稱： | 天然氣氣動緊急切斷閥 | |||||
| 型號： | QDQ421F | ||||||
| 口徑： | DN25-200 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【天然氣氣動緊急切斷閥】 | |||||||
天然氣氣動緊急切斷閥詳細介紹
天然氣氣動緊急切斷閥介紹:
天然氣氣動緊急切斷閥電控的工作原理:

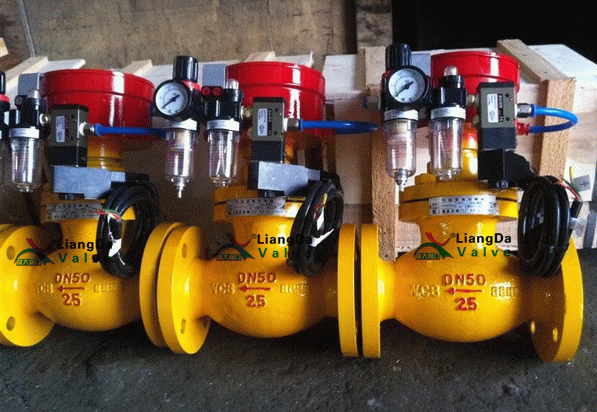

天然氣氣動緊急切斷閥產品實物圖：
天然氣氣動緊急切斷閥性能規范：
| 壓力等級 | 2.5/4.0Mpa | 氣缸工作壓力 | ≤2.0Mpa |
| 使用溫度 | -40~+80℃ | 氣缸使用介質 | 氮?dú)鈆無水空氣 |
| 使用介質 | 天然氣，液化氣， | 熔閉時間 | ±70℃ |
| 關閉時間 | ≤5秒 | 氣缸開啟壓力 | ≥0.5-0.7Mpa |
天然氣氣動緊急切斷閥零件材料：
| 零件名稱 | 材 料 |
| 閥體閥蓋 | 碳素鋼 |
| 氣缸， 活塞 | 球墨鑄鐵 |
| 密封圈， O型圈 | 聚四氟乙烯，丁晴橡膠 |
| 彈簧 | 50CrVA（彈簧鋼） |

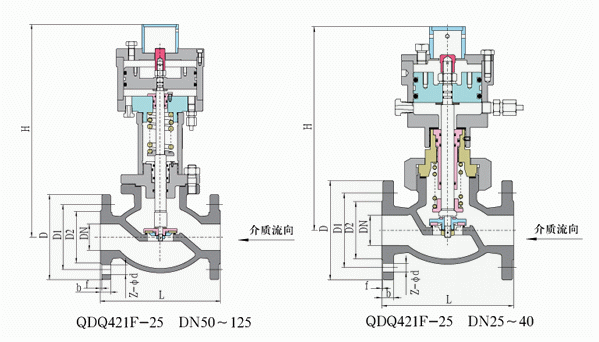

天然氣氣動緊急切斷閥外形結構圖：
天然氣氣動緊急切斷閥連接尺寸：
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
z-d |
15 |
130 |
215 |
95 |
65 |
45 |
16 |
2 |
4-14 |
20 |
150 |
255 |
105 |
75 |
55 |
16 |
2 |
4-14 |
25 |
160 |
285 |
115 |
85 |
65 |
16 |
2 |
4-14 |
32 |
180 |
300 |
135 |
100 |
78 |
18 |
2 |
4-18 |
40 |
200 |
320 |
145 |
110 |
85 |
18 |
2 |
4-18 |
50 |
230 |
380 |
160 |
125 |
100 |
20 |
3 |
4-18 |
65 |
290 |
420 |
180 |
145 |
120 |
22 |
3 |
8-18 |
80 |
310 |
450 |
195 |
160 |
135 |
22 |
3 |
8-18 |
100 |
350 |
520 |
230 |
190 |
160 |
24 |
3 |
8-23 |
125 |
400 |
558 |
270 |
220 |
188 |
28 |
3 |
8-23 |
150 |
480 |
750 |
300 |
250 |
218 |
30 |
3 |
8-25 |
200 |
600 |
950 |
360 |
310 |
278 |
34 |
3 |
12-25 |
250 |
650 |
1050 |
425 |
370 |
322 |
36 |
3 |
12-30 |
300 |
750 |
1120 |
485 |
430 |
390 |
40 |
3 |
16-30 |
