當前位置：首頁 >> 技術文章 News Center 閥門型號的編制方法及詳細說明
標準化管理委員會日前發布了《閥門型號編制方法》;由中國機械工業聯合會提出，按照GB/T1.1-2009給出的規則起草，閥門型號編制方法由全國閥門標準化技術委員會(SAC/TC188)歸口。

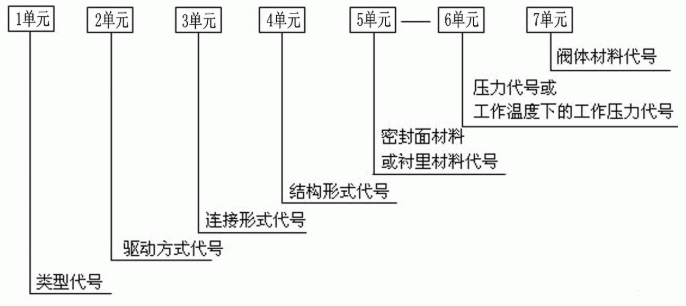

一單元、閥門類型(代號)：

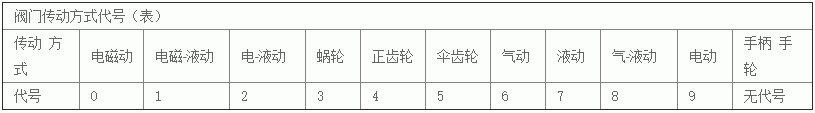

二單元、閥門傳動方式(代號)：
三單元、閥門連接方式(代號)：
四單元、閥門結構形式(代號)：

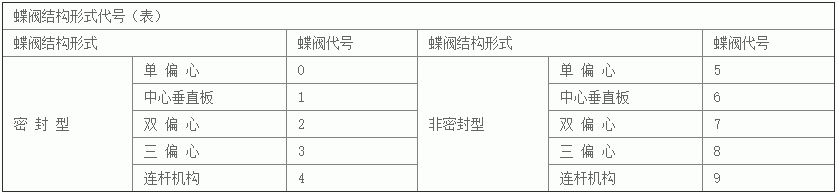

①蝶閥結構形式 (代號)：

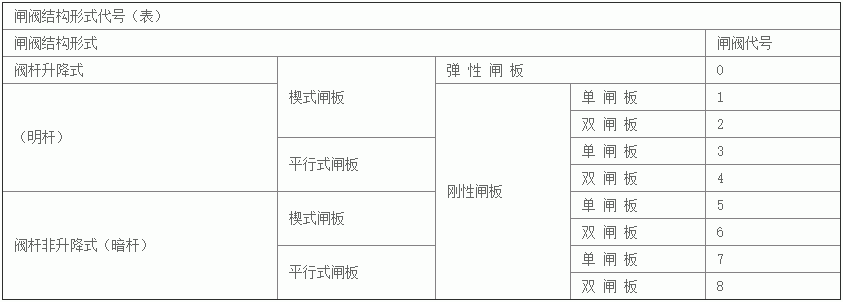

②閘閥結構形式(代號)：

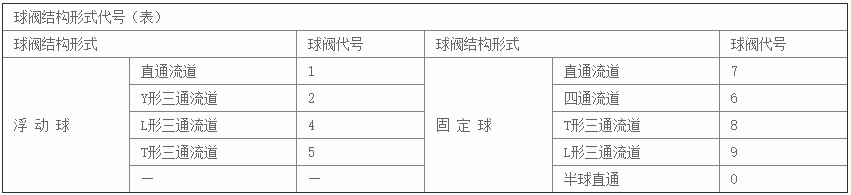

③球閥結構形式(代號)：

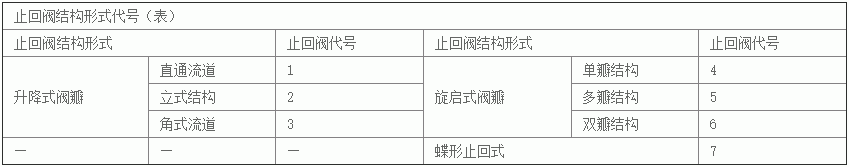

④止回閥結構形式(代號)：

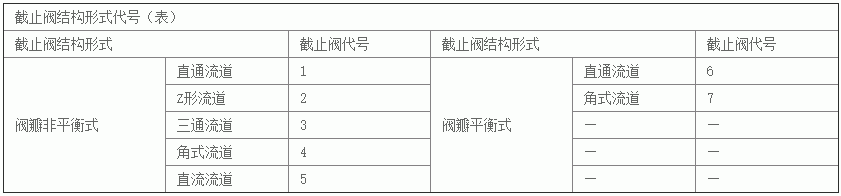

⑤截止閥、節流閥和柱塞閥結構形式代號：

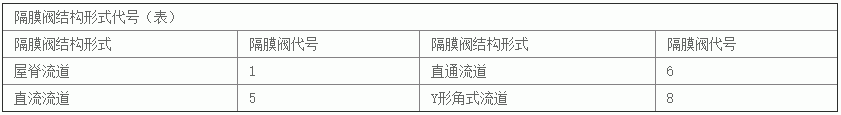

⑥隔膜閥結構形式代號：

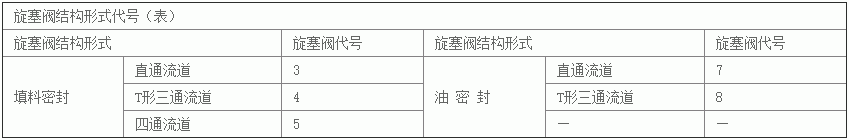

⑦旋塞閥結構形式代號：
⑧安全閥結構形式代號

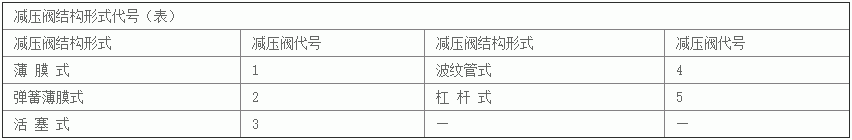

⑨減壓閥結構形式代號：

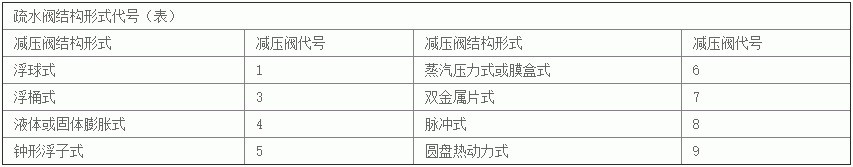

⑩疏水閥結構形式代號：

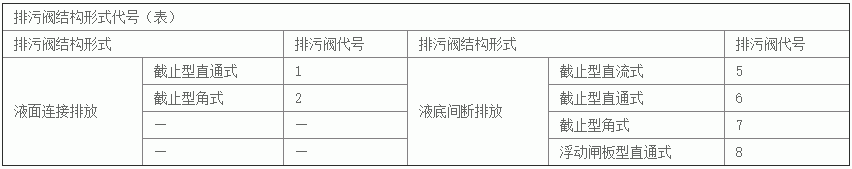

?排污閥結構形式代號

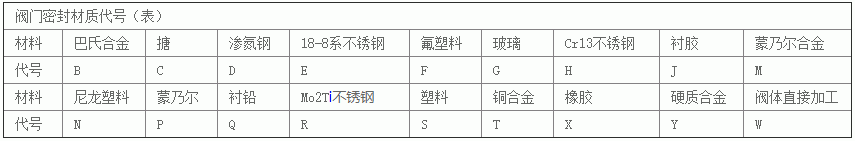

五單元、閥門密封材質(代號)：
六單元、閥門公稱壓力數值用阿拉伯?dāng)?shù)字直接表示(MPa)，它是MPa的10倍。
七單元、閥門閥體材料(代號)：

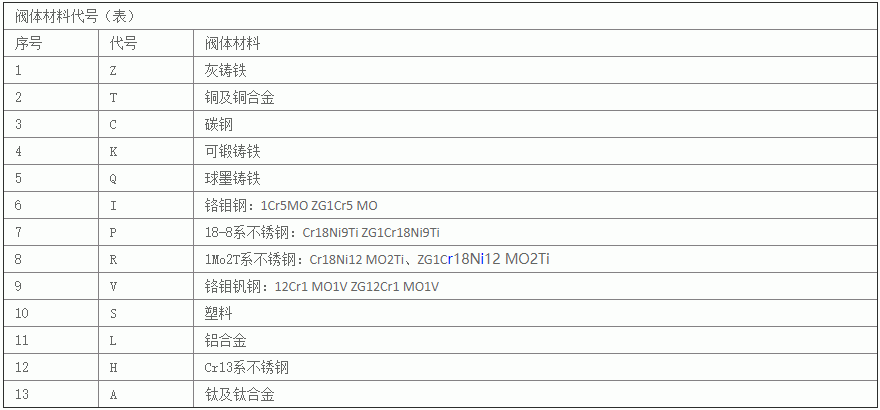

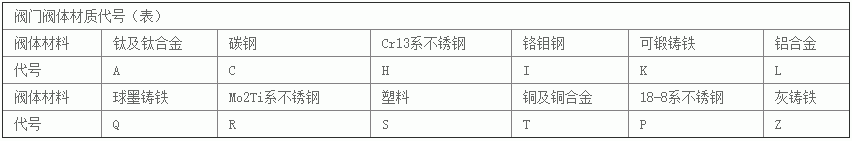

1、 閥門閥體材料代號表
注：Pg≤16kgf/cm2的灰鑄鐵閥，Pg≥25kgf/cm2的碳鋼閥，省略本代號

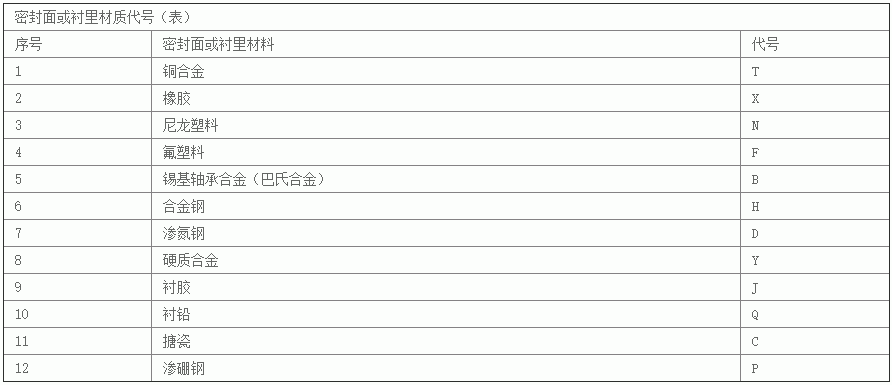

2 、 閥門密封面或襯里材料代號
注:1、由閥體直接加工的閥座密封材料代號用“W”表示。
2、當閥座和閥瓣(閥板)密封材料不同時，用低硬度材料代號表示(隔膜閥除外)。
八、閥門型號和名稱編制方法示例：
1、 閘閥型號編制示例：電動、法蘭連接、明桿楔式雙閘板，閥座密封面材料由閥體直接加工，公稱壓力PN0.1MPa、閥體材料為灰鑄鐵的閘閥：Z942W-1電動楔式雙閘板閘閥。
2、 球閥型號編制示例：手動、外螺紋連接、浮動直通式閥座密封面材料為氟塑料、公稱壓力 PN4.0MPa、閥體材料為1Crl8Ni9Ti的球閥：Q21F-40P外螺紋球閥。
3、隔膜閥型號編制示例： 氣動常開式、法蘭連接、屋脊式結構并襯膠、公稱壓力 PN0.6MPa、閥體材料為灰鑄鐵的隔膜閥：G6K41J-6 氣動常開式襯膠隔膜閥。
4、 蝶閥型號編制示例：液動、法蘭連接、垂直板式、閥座密封材料為鑄銅、閥瓣密封面材料為橡膠、公稱壓力PN0.25MPa、閥體材料為灰鑄鐵的蝶閥：D741X-2.5液動蝶閥。
5、截止閥型號編制示例： 電動驅動對接焊連接、直通式、閥座密封面材料為堆焊硬質合金、工作溫度540℃時工作壓力7.0MPa、閥體材料鉻鉬釩鋼的截止閥：J961Y-P54170V電動焊接截止閥
（1）加強標準與科研的聯系，推動新技術、新工藝的發展。全國閥門標委會現正在制定~標準《閥門智能化電動裝置》。閥門智能化電動裝置，是國外本世紀初發展起來的的新型產品，制定高技術含量的《閥門智能化電 動裝置》標準閥門型號，對促進產業的發展，堵住或減少進口產品有很大的作用。
（2）發展節能降耗、新型材料等方面的標準，促進產業結構調整。新型陶瓷閥門采用新型陶瓷材料制作閥門的密封部件和易損部件，提高了閥門產品的耐磨性、防腐性及密封性，大大延長了閥門的使用壽命。制造陶瓷的原料廣泛，成本低廉，用鋁、碳、硅等普通元素就能制造出性能優越的陶瓷材料，可以節約大量金屬材料和稀有的礦產資源。同時對環境保護也將起到積極的推進作用。
（3）積極參與國際標準活動，加快閥門型號國際標準的轉化。世界已進入了經濟全球化的發展時期，經濟全球化的必然趨勢是標準國際化。通過對ISO標準與我國閥門標準的關聯度的研究，對我國閥門標準采標情況有個總體了解，確定采用方向，加大采標力度。同時，爭取實質性參與國際標準 化的工作，將我國標準融入國際標準中，爭取國際標準的話語權和主導權。由于歷史原因和區域原因，目前ISO/TC153“閥門”已形成已歐美為主體的格局。
十、結后語：
因此，全國閥門標委會一方面積極主動地參加并主辦國際標準會議；另一方面，積極派出我國的專家加入到國際組織的標準委員會“TC”、分委會 “SC”和標準工作組 “WC”，認真對待國際標準草案的投票，并將對我國有利的條款提供給ISO/TC153秘書處，使國際標準中能體現我們的合理要求。
