塑料阻尼器
| 塑料脈沖阻尼器 |
 |
產品名稱： | 塑料脈沖阻尼器 | |||||
| 型號： | LDMZ | ||||||
| 口徑： | DN15-50 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | PP/PVC/PVDF | ||||||
|
|||||||
| 您正在瀏覽：【塑料脈沖阻尼器】 | |||||||
塑料脈沖阻尼器詳細介紹
塑料脈沖阻尼器產品概述：
塑料脈沖阻尼器又名脈動阻尼器、脈動緩沖器、空氣室、均流器、蓄能器等。脈沖阻尼器是消除管路脈動的常用元件，是計量泵必須配備的附件。塑料脈沖阻尼器能減少95%由計量泵或隔膜泵等往復泵運行所產生的脈動，使用前預充系統壓強的50-70%左右，（安裝泵前預充系統壓強的70%，安裝泵后預充系統壓強的50%）可避免系統的水錘現象，減小管路震動，穩定流量、保護精密儀表。
塑料脈沖阻尼器功能特點：
塑料脈沖阻尼器工作原理：
根據玻義耳定律P1V1=P2V2，氣體的體積與氣體的壓強成反比，通過改變氣體的體積來不滑管路脈動。對于流速有正弦曲線性的系統作用，波峰時，氣室體積小，脈沖阻尼器吸收多余的流量液體；波谷進；氣室體積變大，釋放存儲的液體，從而達到平滑脈動的效果。
塑料脈沖阻尼器容積選型：
塑料脈沖阻尼器外形結構圖：
塑料脈沖阻尼器連接尺寸：
1、減少或消除水錘對系統的危害。
2、限定泵在停啟時產生有害壓力峰值。
3、保護管路、彎頭、接頭，減少壓力波動的沖擊。
4、為計量泵創造良好的工作環境并改善泵的工作性能。
5、和背壓閥等其他附件配合使用可使系統管路的壓力波動接近為零。
6、防止介質氣泡、噴射，和產生退化的現象。
7、減少流量計等其他計量儀器受管路壓力波動的影響。
8、平穩連續的向投加點輸送投加介質。
塑料脈沖阻尼器工作原理：
根據玻義耳定律P1V1=P2V2，氣體的體積與氣體的壓強成反比，通過改變氣體的體積來不滑管路脈動。對于流速有正弦曲線性的系統作用，波峰時，氣室體積小，脈沖阻尼器吸收多余的流量液體；波谷進；氣室體積變大，釋放存儲的液體，從而達到平滑脈動的效果。
塑料脈沖阻尼器容積選型：
泵每小時流量/60/泵的每分鐘的沖程次數*15=阻尼器實際所需的最小容積。即用計量泵（或隔膜泵）每次沖程的計量能力乘以15就可以得出減少90%脈沖所需要的阻尼器最小容積，注：(此計處方式適用于單頭脈沖型泵體，多頭泵另議)。
塑料脈沖阻尼器外形結構圖：
塑料脈沖阻尼器連接尺寸：
| 型號 | 容積（L） | 高H(mm) | 直徑D(mm) | 額定壓力Mpa | 連接方式 |
| LDMZ-0.35 | 0.35 | 235 | Φ142 | 1.6 | 內螺紋 G1/2" |
| LDMZ-0.6 | 0.6 | 250 | Φ174 | 1.6 | 內螺紋 G3/4" |
| LDMZ-1.0 | 1.0 | 310 | Φ210 | 1.6 | 內螺紋 G1" |
| LDMZ-2.0 | 2.0 | 330 | Φ280 | 1.6 | 內螺紋 G1-1/4" |
| LDMZ-4.0 | 4.0 | 370 | Φ306 | 1.6 | 內螺紋 G1-1/2"、2" |

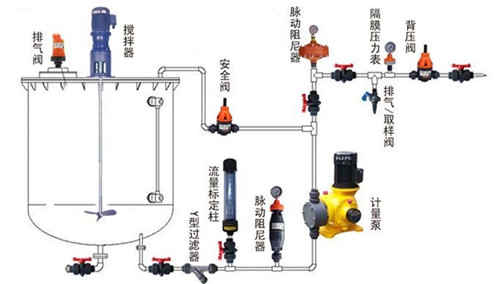

塑料脈沖阻尼器安裝示意圖：

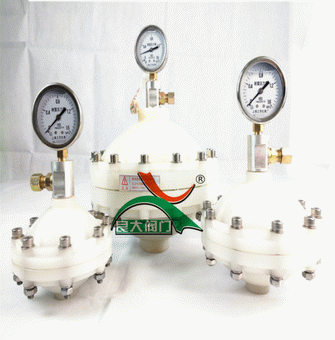

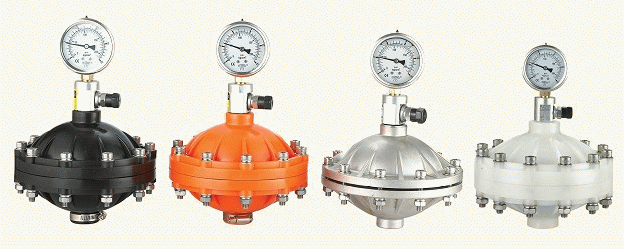

塑料脈沖阻尼器產品實物圖：
塑料脈沖阻尼器使用說明書：

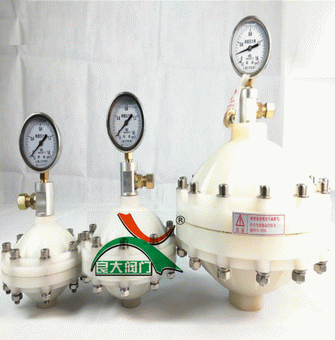

塑料脈沖阻尼器產品實物圖：
塑料脈沖阻尼器使用說明書：
1、塑料脈沖阻尼器最高使用壓力為：PVC PP材質的為1.6MPa，禁止超壓使用，以免殼體破裂發生危險。最高使用溫度75℃。最低使用溫度5℃，最佳使用溫度10~45℃。PVDF PC SUS304可耐更高溫度。
2、安裝過程中，應避免發生碰撞，以防殼體破裂。安裝時應在脈動阻尼器周圍預留足夠的空間，便于脈動阻尼器預充氣體及日后的維護、調整。脈動阻尼器與固定支架間應墊有減震材料，以吸收脈動阻尼器殼體的震動能量，同時防止產生共震。
2、安裝過程中，應避免發生碰撞，以防殼體破裂。安裝時應在脈動阻尼器周圍預留足夠的空間，便于脈動阻尼器預充氣體及日后的維護、調整。脈動阻尼器與固定支架間應墊有減震材料，以吸收脈動阻尼器殼體的震動能量，同時防止產生共震。
3、使用前預充氮氣或氬氣，壓力為系統平均壓力的50%-80%。若安裝在泵出口處，推薦預充50%的壓力，若安裝在泵入口處，推薦預充70%若長期不用應放掉預充氣體，以延長膜片壽命脈動阻尼器膜片材質為耐腐蝕氟橡膠，最好不要預充氧化性氣體（如氧氣、空氣），否則會加快橡膠的氧化速度，減少膜片的使用壽命。
4、使用時壓力表指針應小幅擺動，擺動過大則說明預充氣體壓力偏小或者選型偏小，不擺動說明預充氣體壓力過大或者管路不通。
4、使用時壓力表指針應小幅擺動，擺動過大則說明預充氣體壓力偏小或者選型偏小，不擺動說明預充氣體壓力過大或者管路不通。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【塑料脈沖阻尼器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
