當前位置：首頁 >> 止回閥
>> 德標止回閥 >> 法蘭德標止回閥 更新時間 2024-9-9 23:41:51
德標止回閥
| 法蘭德標止回閥 |
 |
產品名稱： | 法蘭德標止回閥 | |||||
| 型號： | H41H/Y | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【法蘭德標止回閥】 | |||||||
法蘭德標止回閥詳細介紹
法蘭德標止回閥產品介紹：
法蘭德標止回閥主要作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
法蘭德標止回閥產品特點：
1、法蘭德標止回閥為自動密封閥門，本閥依靠介質本身流動而自動開、閉閥瓣，有效防止介質倒流；
2、法蘭德標止回閥閥瓣帶有不銹鋼彈簧裝置，閥門橫豎均可安裝；
3、法蘭德標止回閥密封面堆焊CO硬質合金，耐磨、耐腐、抗摩擦、使用壽命長；
4、法蘭德標止回閥產品結構合理、密封可靠、性能優良、造型美觀；
法蘭德標止回閥技術參數：
公稱壓力 |
1.6MPa |
2.5MPa |
4.0MPa |
殼體強度 |
2.4MPa |
3.8MPa |
6.0MPa |
密封試驗 |
1.8MPa |
2.8MPa |
4.4MPa |
適用溫度 |
-20～350℃ |
||
適用介質 |
水、蒸汽、油品等 |
||
法蘭德標止回閥零件材料：
零件名稱 |
閥體、閥蓋 |
啟閉件 |
密封面 |
栓件 |
材質 |
GS-C25 |
2Cr13 |
2Cr13、STL |
碳鋼 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti、STL |
1Cr18Ni9Ti |
|
CF3、CF8 |
SS316 |
304L、304、316L、316、STL |
1Cr18Ni9Ti |

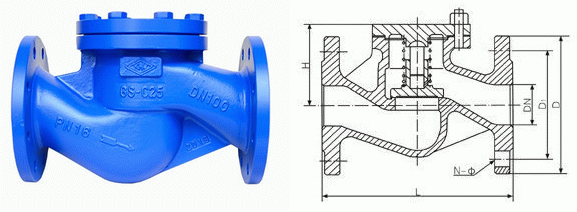

法蘭德標止回閥外形結構圖：
法蘭德標止回閥連接尺寸：
DN |
L |
H |
Kv |
重量Kg |
||
PN16 |
PN25 |
PN40 |
||||
15 |
130 |
70 |
5.7 |
2.4 |
3.5 |
3.8 |
20 |
150 |
70 |
7.8 |
3.0 |
4.4 |
4.9 |
25 |
160 |
80 |
11.8 |
3.8 |
5.0 |
5.9 |
32 |
180 |
80 |
17.9 |
5.7 |
6.0 |
7.1 |
40 |
200 |
85 |
27.5 |
7.4 |
8.0 |
10.4 |
50 |
230 |
95 |
48.0 |
10.3 |
11.0 |
12.3 |
65 |
290 |
110 |
77.6 |
15.2 |
16.0 |
22.7 |
80 |
310 |
130 |
109.0 |
20.4 |
21.0 |
28.5 |
100 |
350 |
155 |
168.0 |
31.0 |
32.0 |
40.0 |
125 |
400 |
165 |
251.0 |
49.0 |
51.0 |
64.0 |
150 |
480 |
215 |
389.0 |
69.0 |
70.0 |
90.0 |
200 |
600 |
285 |
664.0 |
132.0 |
136.0 |
170.0 |
250 |
730 |
325 |
1017.0 |
198.0 |
218.0 |
240.0 |
300 |
850 |
365 |
1446.0 |
278.0 |
330.0 |
370.0 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【法蘭德標止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
