當前位置：首頁 >> 消防閥門
>> 消防流量開關 >> 消防水專用流量開關 | 消防水專用流量開關 |
 |
產品名稱： | 消防水專用流量開關 | |||||
| 型號： | XFL41X | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【消防水專用流量開關】 | |||||||
消防水專用流量開關詳細介紹
消防水專用流量開關產品概述：
一、 根據《消防給水及消火栓系統技術規范》GB50974-2014標準11.0.4本條規定，高位消防水箱出水管上應設置流量開關或壓力開關信號直接啟動消防水泵，隨著新標準GB50974-2規定，以往常因弱電信號的損失而影響系統的啟泵可靠性，因此消火栓箱按鈕啟動消防泵的必要性低，且消火栓按鈕啟泵的投資較大，故消火栓按鈕不宜作為直接啟泵信號，只可作為報警信號。
二、 GB50974-2014標準11.0.4還規定了直接啟動消防泵的信號是流量開關和壓力開關，其原因是可靠性高。水流指示器可靠性差，誤動作幾率高。高位水箱水位信號有滯后現象，該信號僅可以作為報警信號。條文規定流量開關和壓力開關作消防泵的直接啟泵信號，流量開關設置在一定流量值范圍內，當高位水箱水位降至一定壓力時，由壓力開關輔助啟動，這樣能實現直接啟泵雙保險。亦可實現互鎖。為實現減少誤動作，流量開關和壓力開關（當火警時水箱內水位或穩壓泵不能支持消防用水量時，高位水箱出水管壓力下降設定值時，壓力開關動作）同時動作作為直接啟泵的可靠措施。流量開關和壓力開關通常設置在高位水箱的出水管上，流量開關先動作，壓力開關后動作，實現直接啟泵的雙保險，由此應設置“高位水箱流量控制直啟消防泵裝置”。

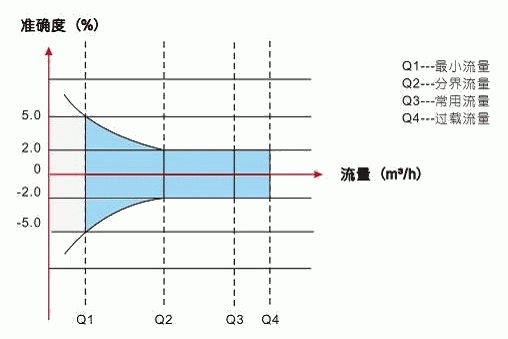

消防水專用流量開關性能誤差曲線：
消防水專用流量開關流量范圍：
| 公稱直徑 （mm） |
Q3/Q1 | Q2/Q1 | 最小流量Q1（m3/h） | 分界流量Q2（m3/h） | 常用流量Q3（m3/h） | 過載流量Q4（m3/h） |
| 20 | 80 | 1.6 | 0.05 | 0.1 | 4 | 5 |
| 25 | 80 | 1.6 | 0.07 | 0.12 | 5.6 | 7 |
| 32 | 80 | 1.6 | 0.12 | 0.2 | 9.6 | 12 |
| 40 | 80 | 1.6 | 0.2 | 0.32 | 16 | 20 |
| 50 | 80 | 1.6 | 0.3 | 0.48 | 24 | 30 |
| 65 | 80 | 1.6 | 0.3125 | 0.5 | 25 | 31.25 |
| 80 | 80 | 1.6 | 0.5 | 0.8 | 40 | 50 |
| 100 | 80 | 1.6 | 0.7875 | 1.26 | 63 | 78.75 |
| 125 | 80 | 1.6 | 1.25 | 2 | 100 | 125 |
| 150 | 80 | 1.6 | 2 | 3.2 | 160 | 200 |
| 200 | 80 | 1.6 | 3.125 | 5 | 250 | 312.5 |
| 250 | 80 | 1.6 | 5 | 8 | 400 | 500 |
| 300 | 80 | 1.6 | 7.875 | 12.6 | 630 | 787.5 |
消防水專用流量開關操作說明：

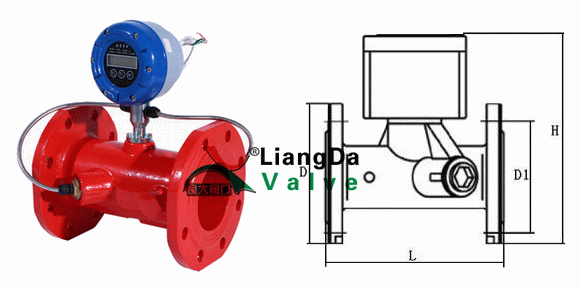

消防水專用流量開關外形結構圖：
消防水專用流量開關連接尺寸：
管段外形尺寸（MM） |
重量（Kg） |
壓力 （MPa） |
備注 |
|||||
口徑 |
L |
H |
D |
D1 |
n*d |
|||
50 |
200 |
265 |
165 |
125 |
4*18 |
6 |
1.0 |
d-法蘭連接孔直徑
n-法蘭連接孔數量
D1-法蘭連接孔中心直徑 |
65 |
200 |
280 |
185 |
145 |
4*18 |
7 |
||
80 |
225 |
290 |
200 |
160 |
8*18 |
9 |
||
100 |
250 |
320 |
220 |
180 |
8*18 |
10 |
||
125 |
250 |
345 |
250 |
210 |
8*18 |
14 |
||
150 |
300 |
380 |
285 |
240 |
8*23 |
17 |
||
200 |
350 |
435 |
340 |
295 |
8*23 |
27 |
||
250 |
400 |
465 |
395 |
350 |
12*23 |
55 |
||
300 |
450 |
510 |
445 |
400 |
12*23 |
80 |
||
