電動平底放料閥詳細介紹

電動平底放料閥產品概述：

電動平底放料閥有Y型及角式兩種結構形式，根據實際工況的需要，放料口的形式設計有帶管接及平底兩種，閥體內腔裝有耐沖刷、耐腐蝕的護板，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對其整體進行化學鍍Ni．P處理，使表面硬度達到HRC60—62，有耐磨、耐腐蝕的。閥座密封面與閥瓣密封面均堆焊有司太立硬質合金，密封副采用線密封，保證密封，密封的可靠性，并可防止結疤。閥門設有防轉機構，保證閥桿在開啟和關閉時只做直線運動，不做回轉運動。該閥主要由閥體、閥瓣、密封圈、閥桿、支架、閥壓蓋、手輪、法蘭、螺母、定位螺釘?shù)攘慵M成。手輪順時針旋轉，閥門關閉，閥桿向上移動，此閥為上展式。手輪順時針旋轉，閥門關閉，閥桿向下轉動，此閥為下展式。閥門驅動方式有：手動、電動、氣動、齒輪傳動。

電動平底放料閥產品特點：

（1）結構設計多樣化，滿足各種復雜工況的要求。

（2）結構設計合理，流阻小，耐沖刷，不易結疤。

（3）閥體為對開式，可更換閥座。方便維修，更換內件。

（4）密封面材料采用司太立+碳化鎢，硬度達到HRC62～65，硬度高、耐磨，密封性能更好。

（5）配有ZB系列閥門電動裝置，具有殼體小、重量輕、功能全、外形美觀、開關輕便，靈活等特點，并可與程控電腦配套使用，也可按用戶要求選配電動裝置。

電動平底放料閥技術規范：

（1）設計、制造按GB/T12235標準。

（2）結構長度按GB/T12221標準。

（3）連接法蘭按ASME B16.5、HG/T20592等標準。

（4）閥門的溫度壓力級符合ASME B16.34、GB/T12224標準。

（5）閥門的檢查、試驗按GB/T13927標準。

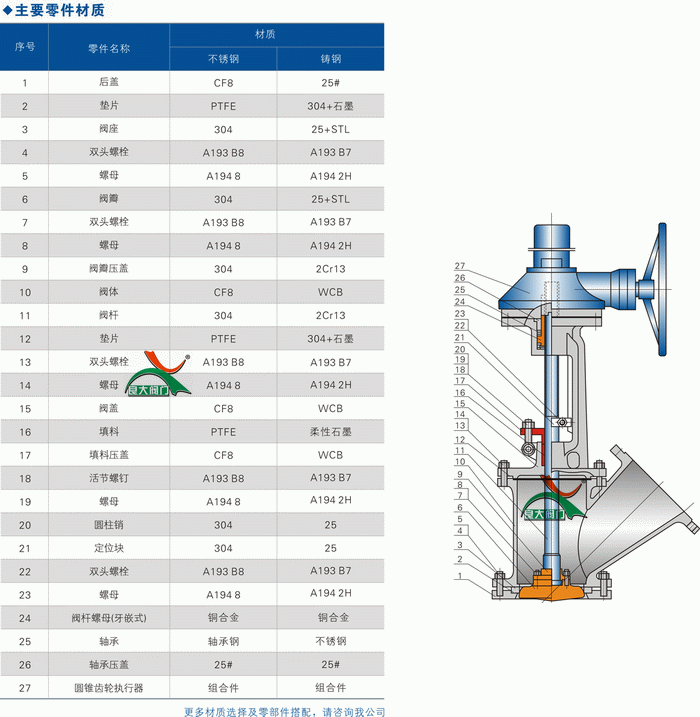

電動平底放料閥零件材料：

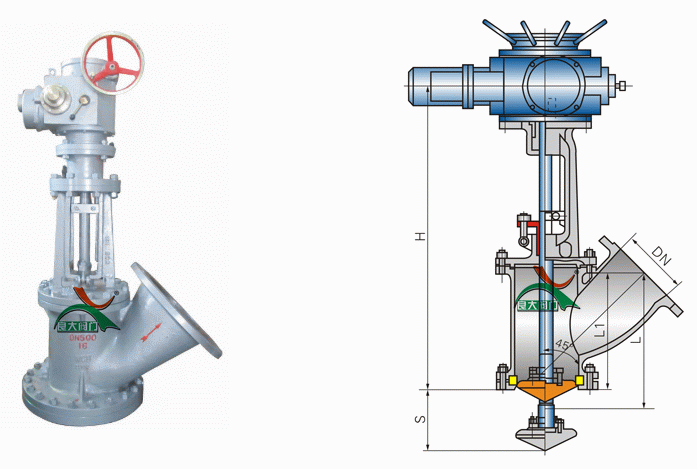

電動平底放料閥外形結構圖：

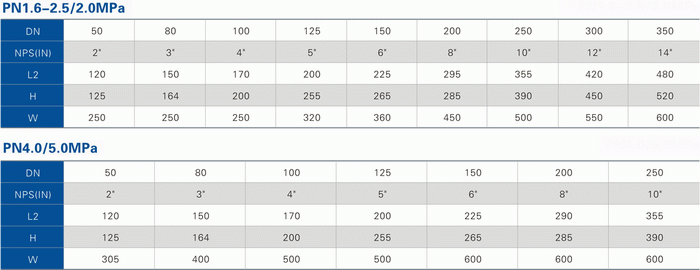

電動平底放料閥外形尺寸表：
