當前位置:首頁 >> 截止閥 >> 不銹鋼截止閥 >> 不銹鋼美標截止閥
更新時間 2024-9-9 23:42:16


不銹鋼截止閥
    不銹鋼美標截止閥
    不銹鋼美標截止閥   產品名稱: 不銹鋼美標截止閥
    型號:J41W/Y
    口徑:DN15-400
    壓力:150-2500LB
    材質:鑄鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【不銹鋼美標截止閥

       不銹鋼美標截止閥詳細介紹


    不銹鋼美標截止閥產品概述:
    不銹鋼美標截止閥適用于公稱壓力Class150-2500Lb(PN1.6-42.0MPa),工作溫度≤600℃的石油、化工、火力電站等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

    不銹鋼美標截止閥產品優點:
    1、產品結構合理、密封可靠、性能優良、造型美觀。
    2、密封面堆焊硬質合金,耐磨、耐腐、抗擦傷性能好,使用壽命長。
    3、閥桿經調質及表面氮化處理,有良好的抗腐蝕性及抗擦傷性。
    4、公稱壓力≥Class 1500Lb(25.0MPa),中腔采用自緊密封式結構,密封性能隨壓力升高而增強,保證了密封性能。
    5、美標截止閥設有倒密封結構,密封性能可靠。
    6、零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。

    不銹鋼美標截止閥設計標準:
    設計與制造 結構長度 法蘭尺寸 對焊連接尺寸 壓力-溫度 試驗-檢驗
    ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598

    不銹鋼美標截止閥壓力規范:
    公稱壓力PN(Lb) 強度試驗 氣密封試驗 氣密封試驗
    MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
    150 3.0 430 2.2 315 0.4-0.7 60-100
    300 7.7 1110 5.7 815
    600 15.3 2220 11.3 1630
    900 23.0 3330 17.0 2445
    1500 38.4 5560 28.2 4080
    2500 64.0 9255 47.0 6790

    不銹鋼
    美標截止閥零件材料:
    閥體、閥蓋 閥桿 密封面 墊片(環) 填料 工作溫度 適用介質
    WCB 2Cr13 13Cr
    STL
    木體材料
    尼龍
    增強柔性石墨
    13Cr/柔性石墨
    1Cr13/Flexible
    SFB-2
    08軟鋼
    F304
    F316
    F304L
    F316L
    柔性石墨
    增強柔性石墨
    SFB/260
    SFP/260
    PTFE
    ≤425
    蒸汽
    油品
    WC1 38CrMoAl 25Cr2MoV ≤425
    WC6 ≤540
    WC9 ≤570
    C5 C12 ≤540
    CF8 F304 ≤200 硝酸
    醋酸
    尿素
    CF8M F316
    CF3 F304L
    CF3M F316L

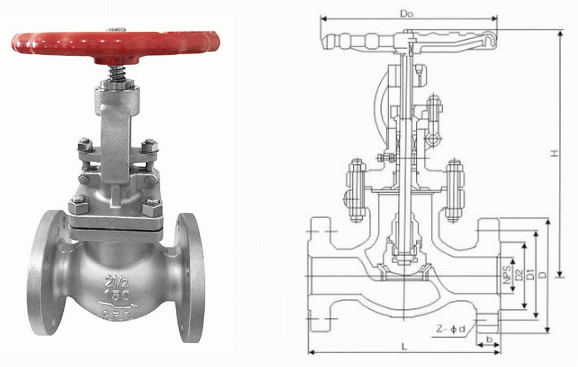

    不銹鋼美標截止閥外形結構圖:


    不銹鋼美標截止閥連接尺寸:
    DN 150Lb 凸面法蘭(RF) 主要尺寸 重量
    mm in L D D1 D2 b n-φd H D0
    15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
    20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
    25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
    32 11/4 140 117 89 63 16 4-16 280 160 19.5
    40 11/2 165 127 98.6 73 17.5 4-16 286 160 28.5
    50 2 203 152 120.7 92 19 4-19 368 200 18
    65 21/2 216 178 139.7 105 22.4 4-19 387 200 30
    80 3 241 190 152.4 127 24 4-19 411 250 41
    100 4 292 229 190.5 157 24 4-19 454 250 64
    125 5 356 254 216.0 186 24 8-22.5 455 350 86
    150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
    200 8 495 343 298.5 270 28.4 8-22.5 651 450 178
    250 10 622 406 362.0 324 30.2 12-25.4 800 450 270
    300 12 698 483 431.8 381 32 12-25.4 1231 600 350
    350 14 787 533 476.3 413 35 12-29 1450 600 460
    400 16 914 597 539.8 470 36.6 26-29 1645 600 590
    DN 300Lb 凸面法蘭(RF) 主要尺寸 重量
    15 1/2 152 95 66.5 35 14.2 4-16 241 140 7.7
    20 3/4 178 117 82.5 43 16 4-19 241 140 11.3
    25 1 203 123 89 51 17.5 4-19 283 160 16.8
    32 11/4 216 133 98.5 63 19 4-19 320 200 21.2
    40 11/2 229 155 114.3 73 20.6 4-22.5 322 200 32.6
    50 2 267 165 127 92 22.4 8-19 399 200 25
    65 21/2 292 190 149.4 105 25.4 8-22.5 438 250 30
    80 3 318 210 168.1 127 28.4 8-22.5 464 280 35
    100 4 356 254 200.2 157 31.8 8-22.5 565 350 56
    125 5 400 279 235 186 35 8-22.5 614 350 96
    150 6 444 318 269.7 216 36.6 12-25.4 717 400 120
    200 8 559 381 330.2 270 41.2 12-25.4 930 500 212
    250 10 622 444 387.4 324 47.8 16-28.5 1012 550 330
    300 12

    711

    521 450.8 381 50.8 16-32 1231 600 472
    350 14 762 584 514.4 413 54 20-32 1450 600 715
    400 16 864 648 571.5 470 57.2 20-35 1645 600 920
    DN 600Lb 凸面法蘭(RF)主要尺寸 重量
    mm in L D D1 D2 b n-φd H D0
    15 1/2 165 95 66.5 35 14.5 4-16 285 100 7.8
    20 3/4 190 117 82.5 43 16 4-19 285 125 12.5
    25 1 216 124 89 51 17.5 4-19 313 160 17.5
    32 11/4 229 133 98.5 63 21 4-19 328 160 23.5
    40 11/2 241 156 114.3 73 22.5 4-22.5 365 180 38.5
    50 2 292 165 127 92 33 8-19 444 200 35
    65 21/2 330 190 149.4 105 36 8-22.5 483 250 50
    80 3 356 210 168.1 127 39 8-22.5 533 250 60
    100 4 432 273 216 157 45 8-25.4 622 350 110
    125 5 508 330 266.7 186 52 8-28.5 750 350 200
    150 6 559 356 292.1 216 55 12-28.5 800 450 230
    200 8 660 419 349.3 270 63 12-32 927 500 410
    250 10 787 508 431.8 324 71 16-35 1257 600 625
    300 12 838 559 489 381 74 20-35 1468 680 860

    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【不銹鋼美標截止閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
