當前位置:首頁 >> 美標閥門 >> 美標閘閥 >> 高壓美標閘閥
更新時間 2024-9-9 23:42:00


美標閘閥
    高壓美標閘閥
    高壓美標閘閥   產品名稱: 高壓美標閘閥
    型號:Z40Y
    口徑:DN15-1000
    壓力:150-2500LB
    材質:碳鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【高壓美標閘閥

       高壓美標閘閥詳細介紹


    高壓美標閘閥產品介紹:
    高壓美標閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。適用于ANSI Class150~2500、PN20~42、JIS10~20K,工作溫度 -29~425℃(碳鋼)及 -40~500℃(不銹鋼)的名種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

    高壓美標閘閥產品特點:
    1、產品設計制造符合國外先進標準要求,密封可靠,性能優良。
    2、結構設計緊湊合理,造型美觀。
    3、采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。
    4、閥體材料齊全,填料、墊片根據實際工況或用戶要求合理選配,適用于各種壓力、溫度及介質工況。
    5、采用國內外多種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。

    高壓美標閘閥制造標準:
    設計與制造 結構長度 法蘭尺寸 對焊連接尺寸 壓力溫度等級 試驗與檢驗
    AP1 600 ANS1B16.10 ANS1B16.5a ANS1B16.25 ANS1B16.34 AP1598

    高壓美標閘閥性能參數:
    公稱壓力 強度試驗 水密封試驗 氣密封試驗
    MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
    150 3.1 450 2.2 315 0.5~0.7 60~100
    300 7.8 1125 5.6 815
    600 15.3 2225 11.2 1630
    900 23.1 3350 16.8 2440
    1500 38.4 5575 28.1 4080
    2500 64.6 9367 47.4 6873

    高壓美標閘閥零件材料:
    殼體 ASTM A216WCB ASTMA351 CF8
    閘板 WCB CF8 CF8M Monel
    閥桿 F6a F304 F316 Monel F304
    閘板密封面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL
    閥座密封面 13Cr STL STL 304 STL 316 STL Monel 304 STL STL
    殼體 ASTM A351 CF3 ADTM A351 CF8M ASTM A351 CF8
    閘板
    閥桿 F304L F316 F316L
    閘板密封面 304L 304L STL 316 316 STL 316L 316L STL
    閥座密封面 304L STL STL 316 STL STL 316L STL STL

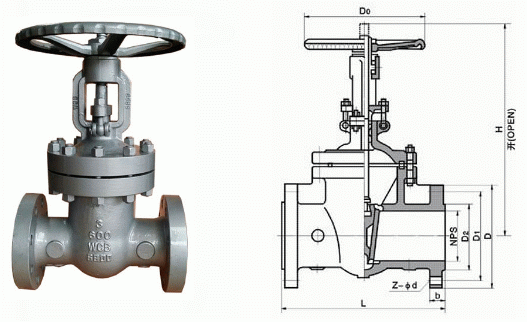

    高壓美標閘閥外形結構圖:


    高壓美標閘閥連接尺寸:
    ANS1 Class150
    NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 36 40 42
    L RF 178 191 203 29 267 292 330 356 381 406 432 457 508 559 610 610 660 711 762 787
    BW 216 241 283 305 403 419 457 502 572 610 660 711 813 864 914 914 965 1016 1067 1118
    手動 H1 400 490 510 585 775 955 1160 1375 1570 1765 1980 - - - - - - - - -
    Do 200 200 250 300 350 350 400 450 500 600 700 - - - - - - - - -
    傘齒輪 H2 - - - - - - - - 1668 1920 2115 2215 2600 2908 3046 3136 3293 3726 4060 4229
    電動 H3 - - - - - - - - 1668 1920 2115 2215 2600 2908 3046 3136 3293 3726 4060 4229
    ANS1 Class300
    NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 36 40 42
    L RF 216 241 283 305 406 419 457 502 762 838 914 991 1143 1245 1346 1697 1524 1727 - -
    BW 216 241 283 305 406 419 457 502 762 838 914 991 1143 1245 1346 1697 1524 1727 - -
    手動 H1 470 525 535 635 805 1025 1230 1460 1645 - 1840 - - - - - - - - -
    Do 200 200 300 300 350 400 450 500 600 - 600 - - - - - - - - -
    傘齒輪 H2 - - - - - - - - - - 1935 2155 2572 2908 3100 3135 3293 - - -
    電動 H3 - - - - - - - - - - 1935 2155 2572 2908 3100 3135 3293 3754 4120 4530

    ANS1 Class600
    NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28 30
    L RF 292 330 356 432 559 660 787 838 889 990 1092 1194 1397 1448 1549 1651
    BW 292 330 356 432 559 660 787 838 889 990 1092 1194 1397 1448 1549 1651
    手動 H1 474 530 547 703 913 1077 1276 1499 - - - - - - - -
    Do 250 250 300 350 450 500 600 680 - - - - - - - -
    傘齒輪 H2 - - - - - - - 1470 16250 2089 2211 2616 2921 2960 3050 3112
    電動 H3 - - - - - - - 1470 16250 2089 2211 2616 2921 2960 3050 3112

    ANS1 Class900
    NPS 2 21/2 3 4 6 8 12 14 16 18 20 24
    L RF 368 419 381 457 610 737 965 1029 1130 1217 1321 1549
    BW 368 419 381 457 610 737 - - - - - -
    手動 H1 620 705 695 825 1065 1318 - - - - - -
    Do 300 350 350 400 500 600 - - - - - -
    傘齒輪 H2 - - - - 800 940 1691 1877 2143 2310 2750 3150
    電動 H3 - - - - 800 940 1691 1877 2143 2310 2750 3150

    ANS1 Class1500
    NPS 2 3 4 6 8 10 12 14 16 18 20 24
    L RF 371 473 549 - - - - - - - - -
    BW - - - - - - - - - - - -
    手動 H1 614 705 927 1191 1524 1854 2184 2216 - - - -
    Do - - - - - - - - - - - -
    傘齒輪 H2 - - - 1191 1524 1854 2184 - - - - -
    電動 H3 - - - 1191 1524 1854 2184 2216 2316 2620 2840 3310

    ANS1 Class2500
    NPS 2 3 4 6 8 10 12
    L RF 451 578 673 914 1022 1270 1422
    BW 451 578 673 914 1022 1270 1422
    手動 H1 630 890 - - - - -
    Do - - - - - - -
    傘齒輪 H2 - - - - - - -
    電動 H3 - - 191 1347 1445 1692 1914

    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【高壓美標閘閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
