當前位置:首頁 >> 陶瓷閥門 >> 陶瓷閘板閥 >> 氣動陶瓷雙閘板閥
更新時間 2024-9-9 23:38:45


陶瓷閘板閥
    氣動陶瓷雙閘板閥
    氣動陶瓷雙閘板閥   產品名稱: 氣動陶瓷雙閘板閥
    型號:Z644TC
    口徑:DN50-300
    壓力:1.0-6.4MPa
    材質:鑄鋼、不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【氣動陶瓷雙閘板閥

       氣動陶瓷雙閘板閥詳細介紹


    氣動陶瓷雙閘板閥產品概述:

    氣動陶瓷雙閘板閘閥又稱陶瓷平行雙閘板閘閥或陶瓷干灰閥,其啟閉件(陶瓷閘板)由閥桿帶動作升降運動,陶瓷雙閘板閥由氣缸或手輪驅動,閥桿帶動閥板上下移動實現閥門的啟閉,閥門啟閉過程中依靠雙閘板之間內置彈簧的預緊力使陶瓷閘板和陶瓷閥座達到可靠的密封比壓從而實現密封。在開啟排卸物料時,會產生渦流,形成的物料渦流會自行清掃閥門內腔,從而有效避免閥門內部積料,卡堵等情況的發生。

    氣動陶瓷雙閘板閥應用規范:

     設計與制造

     GB/T 12224

     連接端尺寸

     結構長度

    廠商標準

    法蘭尺寸

     JB/T 79.1

    檢驗與試驗

    GB/T 9092

     材料

    碳鋼

    GB/T 12229

     不銹鋼

     GB/T 12230

    標志

     GB/T 12220

    供貨

    GB/T 12252


    耐磨陶瓷雙閘板閥零件材料:

    序號

     名稱

     材料

     序號

     名稱

     材料

     1

     閥體

    WCB

    中閥體

     WCB

     2

     閥座

     結構陶瓷

    填料

     柔性石墨

     3

     閥板

    WCB+結構陶瓷

    填料壓蓋

    WCB

     4

     閥板座

     WCB

     支柱

     25#

     5

     螺母

    25#

    10

     氣動裝置

    成品件


    氣動陶瓷雙閘板閥

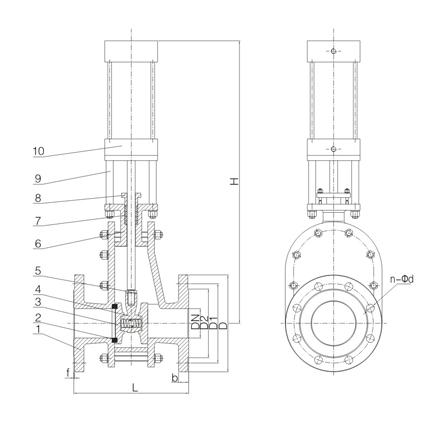

    外形結構圖:


    氣動陶瓷雙閘板閥連接尺寸:

     DN

     PN(Mpa)

     L

     D

     D1

     C

     H

     n-d

     50

    1.0

    215

     160

    125

    16

     510

    4-Φ18

     65

     220

     180

     145

     18

    580

     4-Φ18

     80

     260

     195

     160

    20

     610

    8-Φ18

     100

    260

     215

     180

     20

     670

     8-Φ18

     125

     310

     245

     210

     22

    780

    8-Φ18

     150

     310

     280

     240

     24

     850

    8-Φ23

     175

    310

     310

     270

     26

    950

     8-Φ23

     200

    310

     335

     295

     26

     1050

     8-Φ23

     250

    450

     405

     350

     30

     1190

    12-Φ25

     300

    480

     460

    400

    30

     1350

    12-Φ25


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【氣動陶瓷雙閘板閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
