當前位置：首頁 >> 波紋管閥門
>> 美標波紋管閥門 >> 美標波紋管閘閥 | 美標波紋管閘閥 |
 |
產品名稱： | 美標波紋管閘閥 | |||||
| 型號： | WZ41H | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-16.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【美標波紋管閘閥】 | |||||||
美標波紋管閘閥詳細介紹
美標波紋管閘閥應用：
美標波紋管閘閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。
美標波紋管閘閥優點：
1、結構合理、密封可靠、性能優良、造型美觀。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
。
3、
閥桿調質及表面氮化處理，有良好的抗腐及抗摩擦性能
。
4、雙重密封，性能更安全可靠。

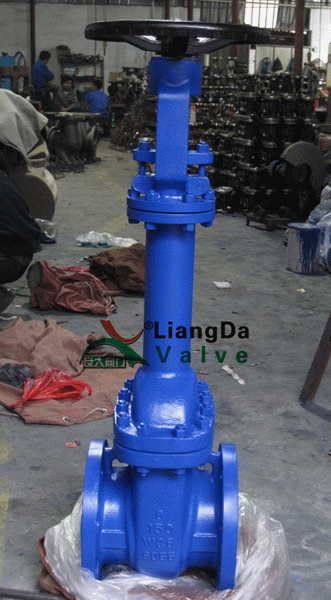

美標波紋管閘閥實物照片：
美標波紋管閘閥性能規范：
公稱壓力（LB）
殼體試驗壓力（MPa）
密封試驗壓力(MPa)
適用溫度(℃)
使用介質
150
3.0
2.2
≤350℃
水、蒸汽、油品等
300
7.5
5.5
600
15.0
11.0
900
22.5
16.5
美標波紋管閘閥技術規范：
結構形式
BB-BG-OS Y
驅動方式
手動
電動
設計標準
API1600、API6D
結構長度
ASME B16.10
連接法蘭
ASME B16.5
試驗和檢驗
API598、API6D
美標波紋管閘閥零件材料：
序號
名稱
材質
1
閥體
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2
閥板
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3
閥桿
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4
墊片
柔性石墨+不銹鋼
5
雙頭螺栓
ASTM 193-B7、A320-B8、A193-B8M
6
六角螺母
ASTM A194-2H、A194-8、A194-8M
7
閥蓋
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8
波紋管組件
ASTM A182-F304、F316、F321、F304L、F316L
9
填料
柔性石墨
10
填料壓蓋
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11
支架
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12
閥桿螺母
銅合金
13
手輪
ASTM A536 Gr.60-40-18、A216-WCB

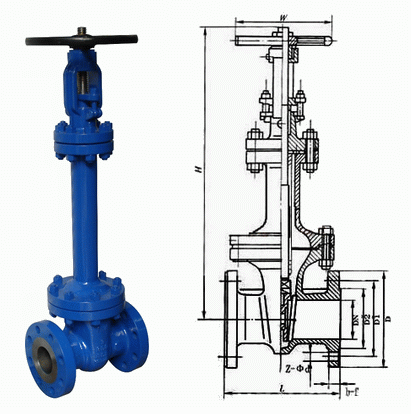

美標波紋管閘閥外形結構圖：
美標波紋管閘閥連接尺寸：
型號
WZ41-150LB
壓力
150LB
口徑
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
in
1/2
3/4
1
11/4
11/2
2
21/2
3
4
5
6
8
10
12
L
108
117
127
140
165
178
190
203
229
254
267
292
330
356
381
H
200
210
250
260
290
370
398
440
490
530
580
670
760
850
950
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量
8
9
10
15
22
30
42
55
70
100
140
180
250
350
450
型號
YDAWZ41-300LB
壓力
300LB
口徑
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
in
1/2
3/4
1
11/4
11/2
2
21/2
3
4
5
6
8
10
12
L
140
152
165
178
190
216
241
283
305
381
403
419
457
502
762
H
300
210
250
260
290
370
398
440
490
530
580
670
760
850
980
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量
9
10
12
18
25
38
53
70
88
125
175
225
310
440
560
型號
WZ41-600LB
壓力
600LB
口徑
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
in
1/2
3/4
1
11/4
11/2
2
21/2
3
4
5
6
8
10
12
L
165
190
216
229
241
292
330
356
432
508
559
660
787
838
889
H
200
210
250
260
290
370
398
440
490
530
580
670
760
850
980
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量
11
13
16
24
32
50
70
90
105
165
230
300
400
570
730
