  • 上海良大閥門有限公司
  • 電話:021-51875578
  • 傳真:021-57443237
  • 手機:13916747333
  • 郵箱:a15566@126.com
  • 地址:奉賢區工業綜合開發區942號
當前位置:首頁 >> 底閥 >> 鑄鐵底閥 >> 鑄鐵底閥
更新時間 2024-9-9 23:28:15


鑄鐵底閥
    鑄鐵底閥
    鑄鐵底閥   產品名稱: 鑄鐵底閥
    型號:H42X
    口徑:DN25-500
    壓力:0.25-1.6MPa
    材質:鑄鐵、鑄鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【鑄鐵底閥

       鑄鐵底閥詳細介紹


    鑄鐵底閥產品概述:

    底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源,起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞,主要應用在抽水的管路上水道和支承的作用,連接方式有法蘭連接和螺紋連接。主要由閥體,閥芯,閥瓣,過濾網等組成,一般承受壓力為6-25公斤。

    鑄鐵底閥結構與原理:

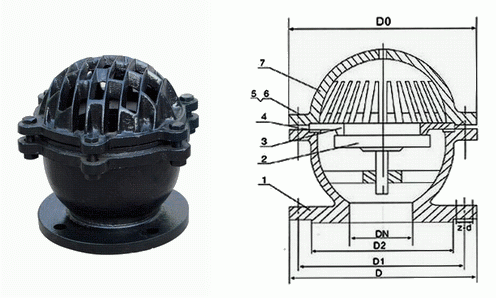

    底閥由閥體,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用。


    鑄鐵底閥性能規范:
    適用介質:水、油、及非腐蝕性介質
    適用溫度:≤80 ℃
    主要密封材料:灰鑄鐵、丁腈橡膠
    執行標準:Q/12 NJ3583-2001
    試驗標準:GB/T13927-1992


    鑄鐵底閥零件材料:

    零件名稱 材料
    閥體、閥蓋、閥瓣 灰鑄鐵、鑄鋼、不銹鋼
    密封圈 橡膠
    墊片 石棉板

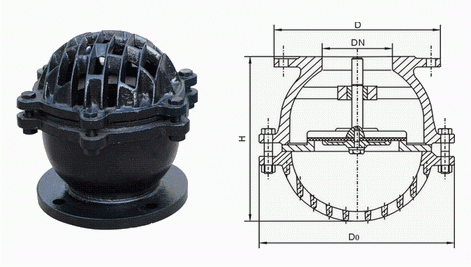

    鑄鐵底閥外形結構圖:


    鑄鐵底閥外形尺寸及重量:

    型號 公稱通徑DN(mm) 尺寸 重量
    D D1 D2 b-f Z-Φd D0 h0 H
    H42X-16/25 50 140 110 90 16-3 4-14 135 17 142 4
    65 160 130 110 16-3 4-14 168 25 180 6.5
    80 185 150 125 18-3 4-18 198 32 197 8.5
    100 205 170 145 18-3 4-18 247 40 230 143.5
    125 235 2500 175 20-3 8-18 272 43 270 18
    150 260 225 200 20-3 8-18 315 38 297 24
    200 315 280 255 22-3 8-18 405 65 382 38
    250 370 335 310 24-3 12-18 465 84 460 64
    300 435 395 262 24-4 12-23 510 90 530 98

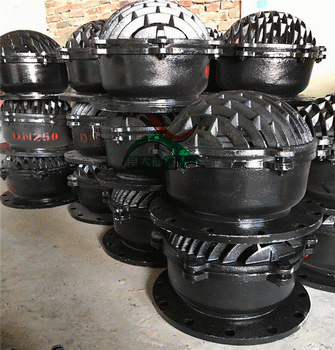

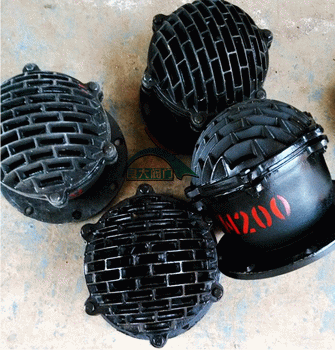

    鑄鐵底閥產品實物圖:


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【鑄鐵底閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
