當前位置：首頁 >> 過濾器
>> Y型過濾器 >> 法蘭德標Y型過濾器 更新時間 2024-9-9 23:42:25
Y型過濾器
| 法蘭德標Y型過濾器 |
 |
產品名稱： | 法蘭德標Y型過濾器 | |||||
| 型號： | GL41H | ||||||
| 口徑： | DN15-400 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鐵、碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【法蘭德標Y型過濾器】 | |||||||
法蘭德標Y型過濾器詳細介紹
法蘭德標Y型過濾器產品介紹：
法蘭德標Y型過濾器主要由閥體、過濾器、法蘭蓋等零部件組成，其閥體呈Y形結構，在閥體一段設有流體入口，另一端設有流體出口，入口與出口的中軸線重合，在閥體腹腔內壁上設置有濾芯安裝座，濾芯安裝座上設有過濾網，過濾網為圓柱管狀或空心圓臺狀，本產品過濾精度比較高，濾芯的維護與更換方便快捷。法蘭德標Y型過濾器是我公司采用德標DIN標準生產的一款產品，無論是整體尺寸、溫度、壓力等級，法蘭標準均按照德國標準，其設計標準為DIN3356，結構長度遵循DIN3202，采用DIN2543-2546標準法蘭連接，并按照DIN3230標準進行試驗和檢驗。本產品是管路中保護泵、閥門及重要流體控制中必不可缺少的一種過濾裝置。
法蘭德標Y型過濾器標準規范：
| 制造標準 | DIN EN13709-2003 |
| 結構長度 | DIN EN1092-1:2002 |
| 法蘭標準 | DN EN 588-1:1995 |
| 試驗標準 | DIN EN12266:2003 |
法蘭德標Y型過濾器性能規范：
| 公稱壓力(MPa) | 殼體試驗壓力(Mpa) | 密封壓力試驗(Mpa) | 適用溫度(℃) | 適用介質 |
| 1.6 | 2.4 | 1.76 | HT:-10~300℃ CS:-29~450℃ SS:-59~540℃ |
水 蒸汽 油品 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
法蘭德標Y型過濾器如蓋部需要排污孔（M）規格如下：
| DN15-20 | M10×1.5 |
| DN25-32 | M12×1.5 |
| DN40-80 | M20×1.5 |
| DN100-150 | M27×1.5 |
| DN200-300 | M33×1.5 |
| DN350以上 | M48×2 |
法蘭德標Y型過濾器過濾網目數：
| 目數選用參考，過濾網為雙層不銹鋼材質 | |
| 水介質 | 20-40目 |
| 氣介質 | 40-120目 |
| 油介質 | 10-160目 |
法蘭德標Y型過濾器零件材料：
| 零件名稱 | 碳鋼 | 不銹鋼 |
| 閥體 | GS-C25、WCB | 奧式體不銹鋼 |
| 閥蓋 | GS-C25、WCB | 奧式體不銹鋼 |
| 網t | SS304 | 奧式體不銹鋼 |
| 螺栓 | B7 | 1Cr18Ni9Ti |
| 螺母t | 2H | 1Cr18Ni9Ti |
| 中法蘭密封墊片 | 柔性石墨 | 柔性石墨 |

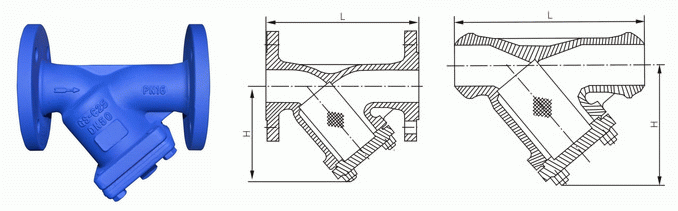

法蘭德標Y型過濾器外形結構圖：
法蘭德標Y型過濾器連接尺寸：
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| H | 85 | 95 | 110 | 125 | 145 | 155 | 175 | 210 | 230 | 270 | 300 | 385 | 535 | 680 | 680 | 780 |
| Kv | 7 | 11 | 18 | 26 | 37 | 60 | 100 | 150 | 230 | 330 | 400 | 650 | 1200 | 1900 | 1850 | 2890 |
| PN16重量（Kg) | 3.0 | 4 | 5 | 7 | 9 | 12 | 16 | 21 | 30 | 43 | 61 | 121 | 154 | 255 | 358 | 485 |
| PN25重量（Kg) | 3.5 | 4 | 5.5 | 7 | 9 | 12 | 16 | 21 | 32 | 47 | 64 | 144 | 178 | 285 | 378 | 500 |
| PN40重量（Kg) | 4 | 5 | 6 | 8 | 10 | 13 | 19 | 24.5 | 35 | 51 | 71 | 144 | 178 | 285 | 420 | 520 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【法蘭德標Y型過濾器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
