當前位置：首頁 >> 減壓閥
>> 管道減壓閥 >> 蒸汽管道減壓閥 更新時間 2024-9-9 23:52:24
管道減壓閥
| 蒸汽管道減壓閥 |
 |
產品名稱： | 蒸汽管道減壓閥 | |||||
| 型號： | Y43H | ||||||
| 口徑： | DN15-500 | ||||||
| 壓力： | PN1.0-16.0MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【蒸汽管道減壓閥】 | |||||||
蒸汽管道減壓閥詳細介紹
蒸汽管道減壓閥產品概述：
蒸汽管道減壓閥是一種通過啟閉件的開度來調節介質的流量，將閥前管路較高的壓力減至閥后所需的壓力，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定值的先導活塞式蒸汽減壓閥。該閥是通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能，其步驟為擰動調節螺釘，頂開導閥閥瓣，介質從進口側進入活塞上方，由于活塞面積大于主閥瓣面積，推動活塞向下移動，使主閥打開，由閥后壓力平衡調節彈簧的壓力改變導閥的開度，從而改變活塞上方的壓力，控制主閥瓣的開度，使閥后的壓力保持恒定。
蒸汽管道減壓閥出廠時，調節彈簧處于放松狀態，此時主閥瓣和副閥瓣處于關閉狀態，使用時按順時針轉動調節螺釘，壓縮調節彈簧，彈簧下座推動膜片向下運動，克服副閥瓣彈簧阻力打開副閥瓣，介質通過閥前控制氣路，經過副閥瓣，進入活塞上方氣腔形成一定壓力。活塞在介質壓力的作用下向下移動，克服活塞環與氣缸壁的摩擦阻力、主閥瓣彈簧壓縮彈力、介質對主閥瓣的壓力推動主閥瓣離開主閥座，使介質流向出口，閥后部分介質通過閥后控制氣路進入膜片下方氣腔，對膜片形成向上的推力，當閥后壓力升高到一定程度時，這個推力與預調的彈簧力平衡，閥門的開啟程度確定，介質經閥門節流后流向閥后形成一定壓力。

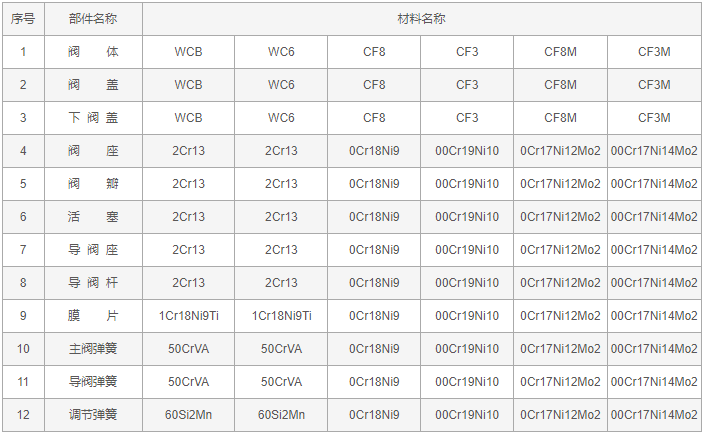

蒸汽管道減壓閥零件材料：

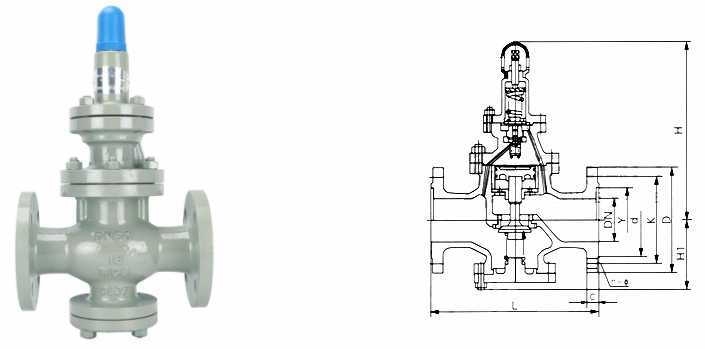

蒸汽管道減壓閥外形結構圖：

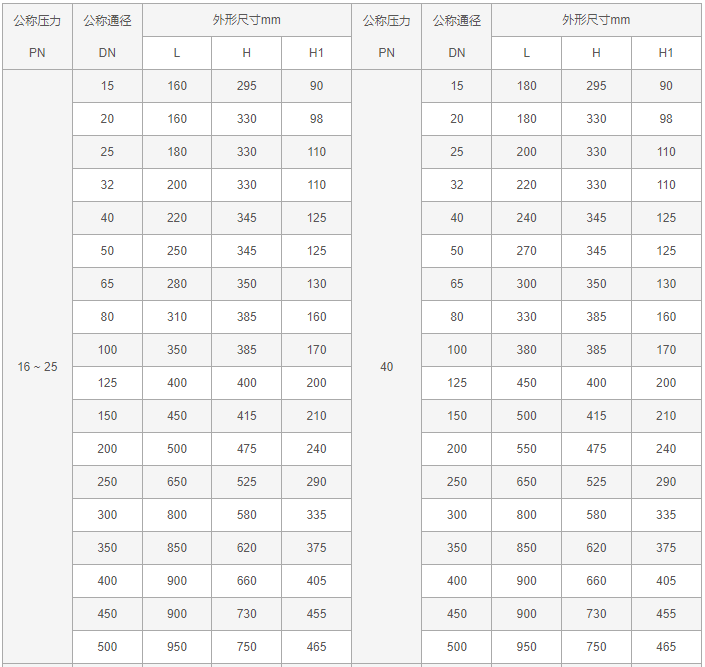

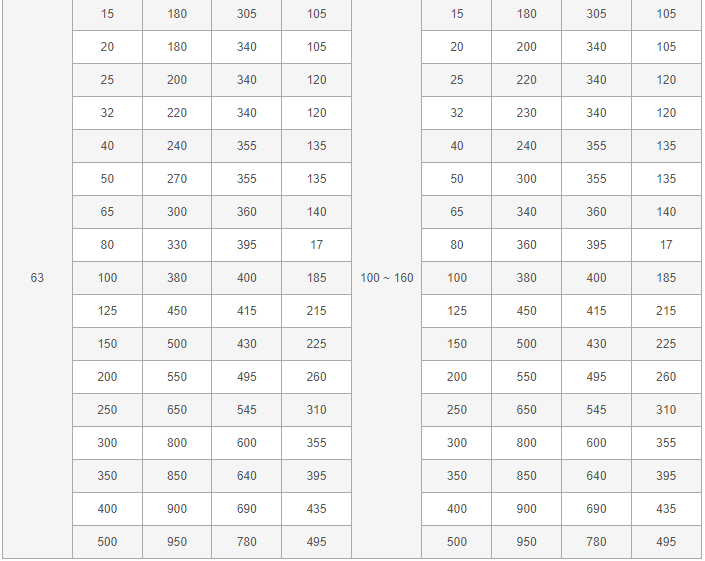

蒸汽管道減壓閥外形尺寸表：
蒸汽管道減壓閥訂貨參數及注意事項：
尊敬的客戶！如果您需要訂購我公司蒸汽管道減壓閥產品，咨詢時請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、內件材質、工作溫度等以便選型。本產品進口壓力和出口壓力的壓差不小于0.2MPa，有法蘭和螺紋兩種連接方式，具體詳情請聯系我司銷售技術人員。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【蒸汽管道減壓閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
