溝槽閘閥
| 明桿溝槽閘閥 |
 |
產品名稱： | 明桿溝槽閘閥 | |||||
| 型號： | Z81X | ||||||
| 口徑： | DN50-600 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【明桿溝槽閘閥】 | |||||||
明桿溝槽閘閥詳細介紹
明桿溝槽閘閥結構特點：
溝槽式(卡箍)連接閥門是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門。它具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。
明桿溝槽閘閥適用范圍：
廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。
明桿溝槽閘閥基本參數：
明桿溝槽閘閥基本參數：
公稱壓力：1.0-1.6MPa
殼體強度試壓：1.5-2.4-3.75
密封性能試壓：1.1-1.76-2.75
產品材質：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
適用介質：水、蒸汽、油品、空氣等

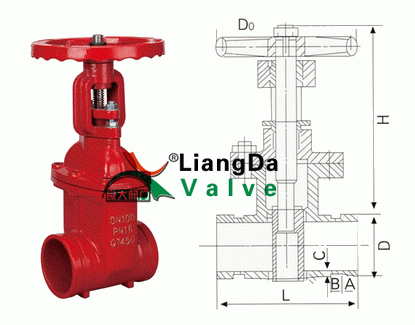

明桿溝槽閘閥結構圖：
明桿溝槽閘閥外形尺寸：
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
- |
|||
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 |
480 |
530 |
630 |
SJKD3型 |
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
25 |
25 |
25 |
- |
|||
B1 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
- |
|||
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
5.5 |
5.5 |
5.5 |
- |
|||
Z81X Z85X |
L |
145 |
160 |
170 |
180 |
200 |
240 |
275 |
325 |
355 |
- |
- |
- |
- |
- |
- |
||
H |
325 |
380 |
425 |
455 |
- |
500 |
620 |
750 |
880 |
- |
- |
- |
- |
- |
- |
|||
Do |
180 |
180 |
200 |
200 |
- |
240 |
320 |
320 |
400 |
- |
- |
- |
- |
- |
- |
|||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【明桿溝槽閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
