當前位置：首頁 >> 塑料閥門
>> 電動塑料閥門 >> Q961F-10S電動塑料球閥 更新時間 2024-9-9 23:34:38
電動塑料閥門
| Q961F-10S電動塑料球閥 |
 |
產品名稱： | Q961F-10S電動塑料球閥 | |||||
| 型號： | Q961F-10S | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在瀏覽：【Q961F-10S電動塑料球閥】 | |||||||
Q961F-10S電動塑料球閥詳細介紹
Q961F-10S電動塑料球閥概述：
電動塑料球閥是公司全塑閥門系列產品。Q961F-10S電動塑料球閥

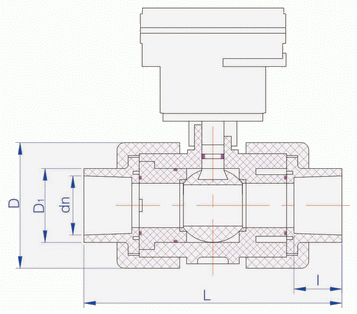

采用一體式電動執行器和塑料球閥組成。輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動塑料球閥耐腐蝕性能優良，密封圈采用F4，密封可靠，啟閉力矩小，流體阻力小，啟閉迅速，結構簡單，外形美觀。隨著塑料管道在冷熱給水和工業管道應用中所占比例的不斷提高，塑料閥門的質量控制越來越顯得尤其重要。由于塑料閥門所具有的質量輕、耐腐蝕、不吸附水垢、可與塑料管路一體化連接和使用壽命長的特點，其各方面應用的優勢是其他閥門無法相比的。Q961F-10S電動塑料球閥外形結構圖：
Q961F-10S電動塑料球閥連接尺寸：
公稱通徑 |
dn |
I |
D |
D1 |
L |
15 |
20 |
16 |
45 |
31 |
112 |
20 |
25 |
19 |
55 |
37 |
132 |
25 |
32 |
22 |
66 |
44 |
144 |
32 |
40 |
26 |
82 |
54 |
167 |
40 |
50 |
31 |
98 |
65 |
172 |
50 |
63 |
38 |
120 |
79 |
206 |
65 |
75 |
44 |
140 |
92 |
273 |
80 |
90 |
51 |
163 |
108 |
303 |
100 |
110 |
61 |
225 |
146 |
333 |
單位為毫米 |
|||||
Q961F-10S電動塑料球閥安裝維護說明：
電動塑料球閥具有內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單
（電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC，防護等級：相當IP67、隔爆標志：ExdⅡBT4）
。安裝前應完成以下工作：
1、仔細核對電動塑料球閥使用情況是否與其性能規范相符；(溫度、壓力、介質)
2、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；
3、在安裝之前，最好處于關閉狀態為宜，焊接時應將閥門通道用蓋板擋住；防止顆粒、雜物搓傷密封面
；
4、安裝、調試人員要仔細閱讀使用說明書和氣動、電動執行器等說明書，嚴格按說明書、接線圖進行安裝、操作、調試及接線；
5、用戶要求試壓時，務必用兩端法蘭對夾裝好或在閥門試壓臺試壓；
6、應存放在干燥通風的室內，檢查通道及密封面是否有雜物，并及時清除，兩端通道必須封口，嚴禁堆放。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【Q961F-10S電動塑料球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
