當前位置：首頁 >> 襯膠閥門
>> 襯膠蝶閥 >> D71J手動襯膠蝶閥 更新時間 2024-9-9 23:36:02
襯膠蝶閥
| D71J手動襯膠蝶閥 |
 |
產品名稱： | D71J手動襯膠蝶閥 | |||||
| 型號： | D71J | ||||||
| 口徑： | DN40-200 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【D71J手動襯膠蝶閥】 | |||||||
D71J手動襯膠蝶閥詳細介紹
D71J手動襯膠蝶閥產品概述：
D71J手動襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著閥桿軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門處于全開狀態。本類閥門在管道中一般應當水平安裝。
D71J手動襯膠蝶閥產品特點:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
D71J手動襯膠蝶閥設計標準：
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
D71J手動襯膠蝶閥密封選型：
密封圈材料代號 |
適用溫度 |
適用介質 |
NR |
≤85℃ |
水、空氣、酸堿類 |
CR |
≤85℃ |
水、煤氣、酸堿類 |
NBR |
≤100℃ |
水、油品 |
EPDM |
≤120℃ |
水、蒸汽、一般酸堿類 |
FKM |
≤150℃ |
水、蒸汽、強酸堿類 |
D71J手動襯膠蝶閥零件材料：
閥體 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
蝶板 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
閥桿 |
碳鋼鍍鎳磷、不銹鋼 |
閥座密封圈 |
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
手柄 |
鋁合金、碳鋼 |

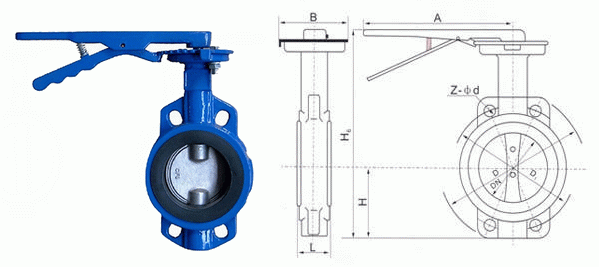

D71J手動襯膠蝶閥外形結構圖：
D71J手動襯膠蝶閥連接尺寸：
公稱通徑 |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-Φd |
H1 |
H2 |
S |
H3 |
質量 |
40 |
1.6 |
1.6 |
33 |
150 |
110 |
4-18 |
55 |
100 |
235 |
27 |
2 |
50 |
43 |
165 |
125 |
4-18 |
64 |
120 |
235 |
27 |
2.5 |
||
65 |
46 |
185 |
145 |
4-18 |
80 |
120 |
235 |
27 |
4.5 |
||
80 |
46 |
200 |
160 |
8-18 |
112 |
130 |
265 |
27 |
5.5 |
||
100 |
52 |
220 |
180 |
8-18 |
90 |
145 |
265 |
27 |
6.5 |
||
125 |
56 |
250 |
210 |
8-18 |
112 |
160 |
365 |
32 |
11.5 |
||
150 |
56 |
285 |
240 |
8-22 |
135 |
175 |
365 |
32 |
13.5 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【D71J手動襯膠蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
