當前位置:首頁 >> 油田閥門 >> 節流截止放空閥 >> 閥套式法蘭排污閥
更新時間 2024-9-9 23:33:14


節流截止放空閥
    閥套式法蘭排污閥
    閥套式法蘭排污閥   產品名稱: 閥套式法蘭排污閥
    型號:TP41Y、TPL41Y
    口徑:DN25-250
    壓力:1.6-16.0MPa
    材質:鑄鋼、鍛鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【閥套式法蘭排污閥

       閥套式法蘭排污閥詳細介紹


    閥套式法蘭排污閥應用范圍:

    閥套式法蘭排污閥廣泛應用于石油、天然氣、煤氣、石油液化氣及煉油、機場、化工、油氣儲運等的管道上作關閉介質裝置。

    閥套式法蘭排污閥
    產品特點:
    1、閥套式法蘭排污閥是一種新式的節省、截止、放空商品,該閥門選用籠形迷軍團節省,具有多級節省作用,節省作用顯著、密封牢靠、操作保護便利等特色。
    2、閥套式法蘭排污閥選用兩層密封(硬、軟質密封)使密封牢靠、硬質合金封面能夠更耐氣流沖刷、耐磨損,兩層密封能做到在高壓氣體介質條件下的零走漏。閥門運用壽命長。
    3、閥座的密封面選用錐度密封,有利于閥門本身清潔附在密封面上的臟物。
    4、閥瓣上設置了平衡孔,活塞式密封,確保了啟/閉全壓差條件下安穩操作,敞開簡便靈敏、啟閉扭矩小。
    5、填料選用帶自密封才能的V形填料布局,無需調理,開、關極為簡便。填料函處設有輔佐密封油脂寫入布局,使閥門填料密封功用牢靠。
    6、閥套式法蘭排污閥能夠進行在線維修,管線能夠帶壓狀態下替換填料等一系列易損件。
    7、閥套式法蘭排污閥在閥門的底部設置了較大的排污孔,必要時要以翻開,整理閥內污物。
    8、排污閥閥瓣的外園處高有O形密封圈,在啟/閉時具有自打掃功用和密封,排污時具有節省降壓功用。

    閥套式法蘭排污閥工作原理:
    1、常閉狀態:閥瓣硬密封付壓在閥座凸臺上,形成一道硬質密封,同時嵌在閥瓣上的軟質密封與閥座端面緊壓,形成第二道密封,雙質密封結構保證了閥門的零泄漏,再由于閥瓣開設了平衡孔,使閥門在關閉、開啟時,閥瓣受到較小的作用力,也使閥門開啟、關閉時具有較小的力矩。
    2、緩壓狀態:閥瓣底端離開閥座密封面時,由于閥瓣底端面接近籠形套開糟處底邊緣,此時閥瓣與籠形套內徑形成一道密封。而沒有直接放空泄壓,從而達到緩和作用。
    3、節流狀態:閥瓣底羰離開閥座,進一步開啟,小節流頭處形成一級節流,高速流體經緩壓節流后直接流向小閥瓣,由于閥套窗口邊緣是最終節流面,高壓介質直接沖刷節流通道時,閥瓣底端由于介質向改變產生渦流,緩減了介質地閥瓣的直接沖刷,從而閥座密封也避開了介質的直接沖刷,同時由于閥瓣密封面是錐形的,可以吹掃閥座密封面上的污物及雜質,保護密封面,從而延長閥門的使用壽命。
    4、全開狀態:閥瓣處于全開啟狀態時,整個閥門處于全放空狀態,流體在冷門中的阻力較小,縮短了放空時間,提高了閥門的放空效果。

    閥套式法蘭排污閥性能規范:
    壓力等級 常溫下壓力試驗(MPa) 適用溫度(℃) 適用介質
    密封 上密封 殼體 氣體低
    壓密封
    “ G”型 “ D”型 普通型 抗硫型 基本型
    公稱壓力 1.6 1.76 1.76 2.4 0.6 -29~250 -45~121 -29~121 含H2S和
    Co2>
    500Mg/m3
    的介質
    石油、
    天然氣、
    水等
    2.5 2.75 2.75 3.75 0.6
    4.0 4.4 4.4 6.0 0.6
    6.4 7.04 7.04 9.6 0.6
    10.0 11.0 11.0 15.0 0.6
    16.0 17.6 17.6 24.0 0.6

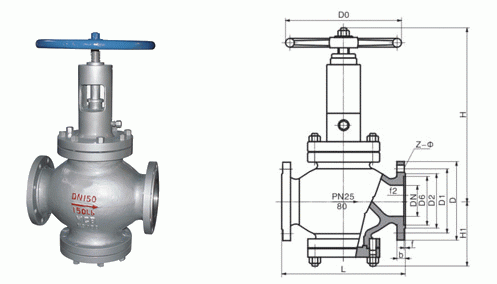

    閥套式法蘭排污閥外形結構圖:


    閥套式法蘭排污閥零件材料:
    零件名稱 閥體、閥蓋 閥瓣 閥桿 閥座 闊桿螺母 密封面 填料 密封指
    基本型 WCB 合金鋼
    (特殊處理)
    不銹鋼 合金鋼
    (特殊處理)
    鋁青銅 填充四氟 填充四氟
    膨脹石墨
    耐油密封脂
    抗硫型 抗硫不銹鋼 抗硫密封脂

    閥套式法蘭排污閥連接尺寸:
    公稱壓力 尺 寸
    DN(mm) 25 40 50 80 100 150 200 250
    1.6 L 216 230 230 310 350 480 600 730
    H 243 265 346 409 484 521 594 621
    H1 86 108 115 146 163 202 292 355
    D0 180 250 250 300 300 350 350 400
    重量 17 24 27 52 60 125 165 285
    2.5 L 216 230 230 310 350 480 600 730
    H 243 265 346 409 433 521 594 62I
    H1 86 108 115 146 163 202 292 355
    D0 180 250 250 300 300 350 350 400
    重量 17 24 27 55 66 140 180 310
    4.0 L 216 230 230 310 350 480 600 730
    H 243 265 346 409 433 521 594 621
    H1 86 108 115 146 163 202 292 355
    D0 180 250 250 300 300 350 350 400
    重量 20 29 32 67 80 168 215 372
    6.4 L 216 230 230 310 350 480 600 730
    H 243 265 346 409 433 521 594 621
    H1 86 108 115 146 163 202 292 355
    D0 180 250 250 300 300 350 350 400
    重量 20 2g 32 67 80 168 215 372
    10.0 L 230 260 300 380 430 559 660 787
    H 245 265 287 409 433 531 709 817
    H1 78 106 110 152 169 225 321 399
    D0 200 250 300 350 350 400 500 500
    重量 29 42 55 95 120 240 310 530

    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【閥套式法蘭排污閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
