當前位置：首頁 >> 油田閥門
>> 節流截止放空閥 >> 法蘭節流截止放空閥 更新時間 2024-9-9 23:47:54
節流截止放空閥
| 法蘭節流截止放空閥 |
 |
產品名稱： | 法蘭節流截止放空閥 | |||||
| 型號： | FJ41Y | ||||||
| 口徑： | DN25-300 | ||||||
| 壓力： | 1.6-16.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【法蘭節流截止放空閥】 | |||||||
法蘭節流截止放空閥詳細介紹
法蘭節流截止放空閥產品概述：
法蘭節流截止放空閥是一種由閥體、閥蓋、底蓋、閥座、閥芯、閥芯套、閥桿、閥桿螺母及手輪等組裝而成，用于油氣輸送管線裝置在緊急情況下或檢修時作放空用，其外殼由閥體、閥蓋及底蓋組裝而成，閥蓋固定在閥體的上端，底蓋固定在閥體的下端，閥桿的下端與閥芯固定連接，上端為手輪，閥體上設有分別從兩側向中間延伸的流入通道和流出通道，在閥體中部處成上下分布并設有連通口，連通口與閥瓣對齊，連通口邊緣設有環狀凸臺構成閥座，閥座上平面與閥瓣下平面之間構成密封面。在閥體、閥蓋及底蓋組成的空腔內安裝有閥芯套和閥座，閥芯可在閥芯套內上下移動，當需要開啟閥門時，轉動手輪，閥桿也隨之轉動，從而帶動與之相連的閥芯向上運動，介質通過進口進入閥體。本產品同時具有節流、截止、放空等多種功能，廣泛應用于石油、天然氣、石油液化氣及煉油、機場、化工、油氣儲運等的管道上作閉路裝置。
法蘭節流截止放空閥性能優點：
法蘭節流截止放空閥關閉狀態時閥芯硬密封副端面緊壓在閥座的端面上形成一道硬質密封，同時閥座O形橡膠圈緊貼在閥芯內腔的軟密封端面形成第二道軟密封。硬軟雙質密封付保證了氣、液介質零泄漏。當閥門被開啟時，閥芯緩慢上移，此時流體介質首先接觸下閥套外壁，使介質在進入閥腔內流道產生渦流，從而大大減緩了流體介質對閥座底部的沖刷，同時起到緩壓作用。當閥芯上移，此時高速流體經緩壓后直接沖刷閥芯底端，并與上套筒開槽處已形成窗口節流通道。閥芯上移的多少，即遮蔽窗口的多少形成流量的變化。由于上套筒窗口是節流面，高壓流體主要沖刷節流通道。閥芯底端面由于介質流向改變?cè)俅萎a(chǎn)生渦流，減緩了介質對閥芯底端的沖刷，而上閥套開槽底端又處于閥座上端，從而又避開了介質對閥座上端的沖刷而保護了閥座。當閥芯上移至套筒開槽處上端時，放空處于中后期，壓力降低，流體在閥門中阻力較小，縮短了放空時間，提高了效果。

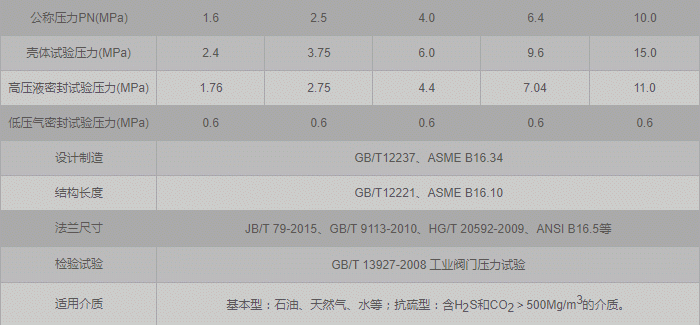

法蘭節流截止放空閥技術規范：

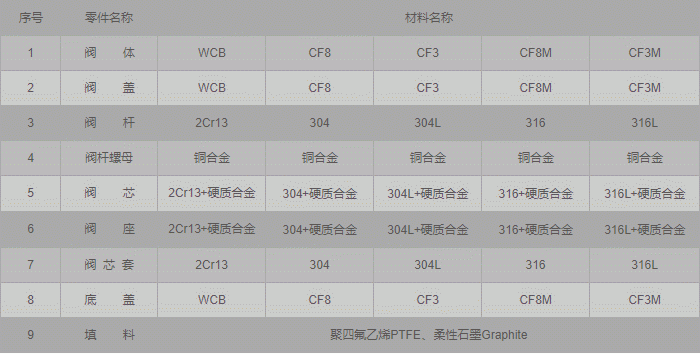

法蘭節流截止放空閥零件材料：

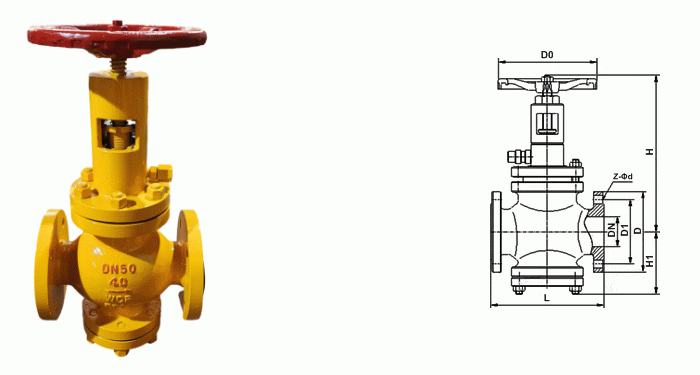

法蘭節流截止放空閥外形結構圖：

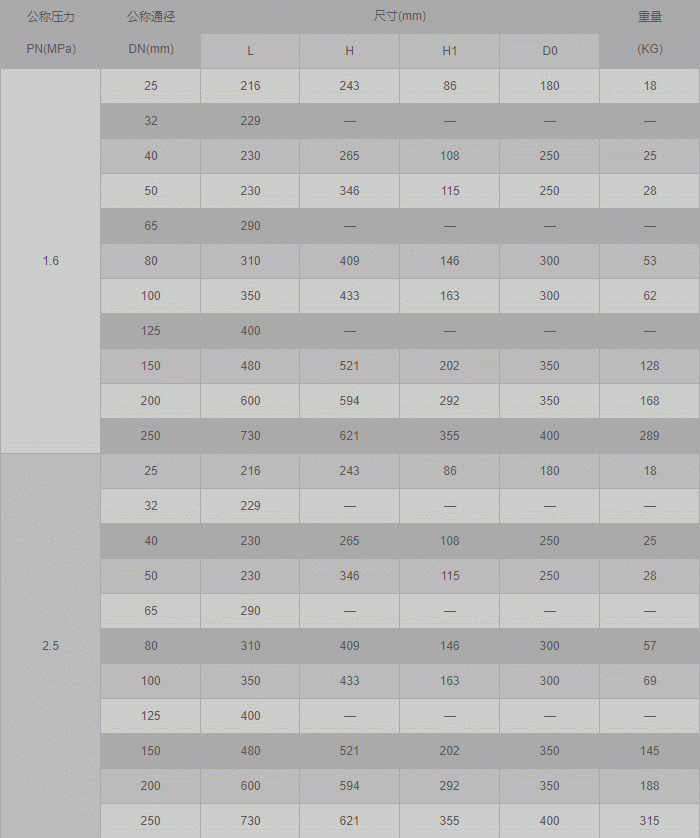

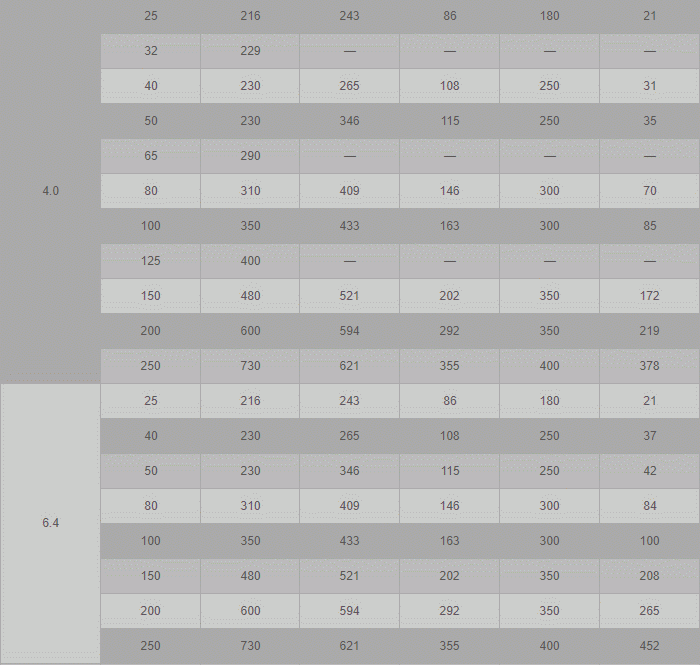

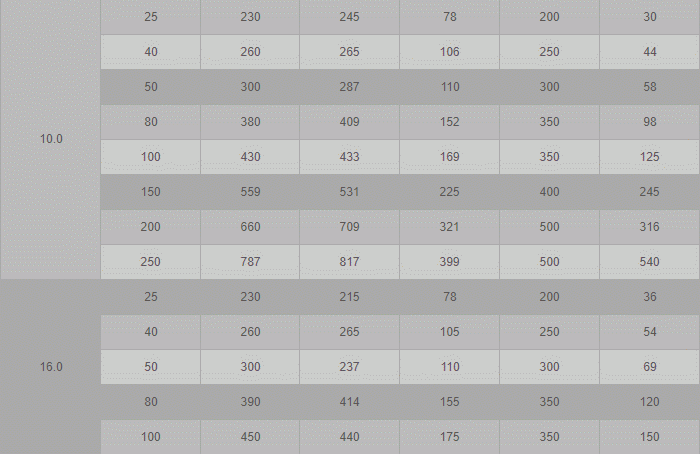

法蘭節流截止放空閥外形尺寸表：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【法蘭節流截止放空閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
