當前位置：首頁 >> 襯氟閥門
>> 襯氟放料球閥 >> 襯氟放料球閥 | 襯氟放料球閥 |
 |
產品名稱： | 襯氟放料球閥 | |||||
| 型號： | FQ41F46 | ||||||
| 口徑： | DN25-200 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【襯氟放料球閥】 | |||||||
襯氟放料球閥詳細介紹
襯氟放料球閥產品概述：
襯氟放料球閥工作原理：
設計和制造標準 |
GB/T12237 |
結構長度標準 |
GB/T12221、HG/T3704-2003 |
法蘭尺寸標準 |
GB/T9113.1-26、HG/T20592-2009 |
壓力試驗 |
GB/T13927-92 |
檢驗試驗 |
JB/T9092-99 |
驅動方式 |
手動、氣動、電動 |
公稱壓力 |
0.6、1.0、1.6、2.5 |
襯氟放料球閥零件材料：
序號 |
零件名稱 |
材料名稱 |
|||||
FQ41F4-Z |
FQ41F4-C |
FQ41F4-P |
FQ41F4-R |
FQ41F4-PL |
FQ41F4-RL |
||
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
球體/閥桿 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
3 |
內襯材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴) |
|||||
4 |
填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
7 |
緊固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
8 |
操作手柄 |
WCB |
|||||

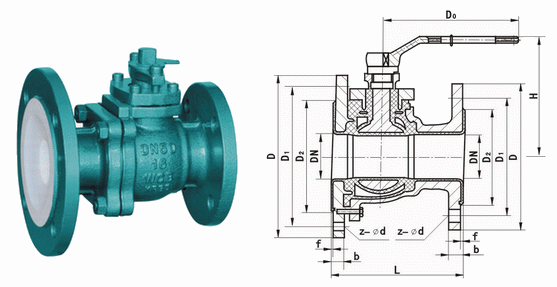

襯氟放料球閥外形結構圖：
襯氟放料球閥連接尺寸：
公稱通徑 |
公稱壓力 |
主要尺寸 |
重量 |
||||||
DN(mm)
|
PN(Mpa)
|
L |
D |
D1 |
D2 |
Z-φd |
f |
b |
(Kg) |
25/50 |
1.0 |
125 |
115/140 |
85/110 |
65/90 |
4-14/4-14 |
3/3 |
17/17 |
6.0 |
32/65 |
135 |
140/160 |
100/130 |
78/110 |
4-18/4-14 |
3/3 |
19/17 |
7.5 |
|
40/65 |
150 |
150/160 |
110/130 |
85/110 |
4-18/4-14 |
3/3 |
19/17 |
10.0 |
|
40/80 |
150 |
150/190 |
110/150 |
85/125 |
4-18/4-14 |
3/3 |
19/19 |
10.0 |
|
50/80 |
165 |
165/190 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
16.0 |
|
50/100 |
165 |
165/210 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
16.0 |
|
65/100 |
180 |
185/210 |
145/170 |
120/145 |
4-18/4-18 |
3/3 |
21/19 |
20.5 |
|
65/125 |
180 |
185/240 |
145/200 |
120/175 |
4-18/4-18 |
3/4 |
21/20 |
20.5 |
|
80/125 |
240 |
200/240 |
160/200 |
135/175 |
8-18/8-18 |
3/4 |
21/20 |
31.0 |
|
80/125 |
240 |
200/265 |
160/225 |
135/200 |
8-18/8-18 |
3/4 |
21/22 |
31.0 |
|
100/150 |
260 |
220/265 |
180/225 |
155/200 |
8-18/8-18 |
3/4 |
23/22 |
43.0 |
|
100/200 |
260 |
220/320 |
180/280 |
155/255 |
8-18/8-18 |
3/4 |
23/24 |
43.0 |
|
