當前位置:首頁 >> 保溫閥門 >> 保溫調節閥 >> 氣動保溫調節閥
更新時間 2024-9-9 23:41:00


保溫調節閥
    氣動保溫調節閥
    氣動保溫調節閥   產品名稱: 氣動保溫調節閥
    型號:ZJHBW
    口徑:DN15-300
    壓力:1.6-6.4MPa
    材質:鑄鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【氣動保溫調節閥

       氣動保溫調節閥詳細介紹


    氣動保溫調節閥產品概述:
    本公司研發生產的氣動保溫調節閥閥芯采用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC534標準。氣動保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低,造成粘度增加或流體出現凝固時,這時在閥體和上閥蓋處增設蒸汽保溫夾磁裝置,使工藝過程按要求進行下去。氣動保溫調節閥的泄漏符合ANSI B16.104標準。氣動保溫調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。產品符合GB/T4213-92。

    氣動保溫調節閥技術參數:
    公稱通徑(DN)
    20
    25
    32
    40
    50
    65
    80
    100
    150
    閥座直徑
    20
    25
    32
    40
    50
    65
    80
    100
    150
    額定流量系數(KV)
    單座
    6.9
    11
    17.6
    27.5
    44
    69
    110
    176
    440
    套筒
    6.3
    10
    16
    25
    40
    63
    100
    160
    360
    允許壓差(MPa)
    單座
    3.8
    3.2
    3.0
    2.0
    1.8
    1.5
    1.4
    1.0
    0.6
    套筒
    6.4
    6.4
    5.2
    5.2
    4.6
    4.6
    3.7
    3.7
    3.1
    公稱壓力(MPa)
    1.6、2.5、4.06.4
    額定行程
    16
    25
    40
    60
    配用執行器型號
    ZHA/B-22
    ZHA/B-23
    ZHA/B-34
    ZHA/B-45
    閥蓋形式
    標準型(-17+250)、高溫型(+250+450)、低溫型(-40-196)、波紋管密封型(-40+350)
    壓蓋形式
    螺栓壓緊式
    閥芯形式
    單座式、套筒式
    流量特性
    等百分比、快開特性

    氣動保溫調節閥執行器技術參數:
    配置執行器類別
    ZHA/B多彈簧簿膜執行機構
    執行器型號
    ZHA/B-22
    ZHA/B-23
    ZHA/B-34
    ZHA/B-45
    ZHA/B-56
    有效面積(cm2)
    350
    350
    560
    900
    1400
    行程
    10、16
    24
    40
    4060
    100
    彈簧范圍(KPa)
    20100(標準)、20-60、60-10040-200、80-240
    膜片材料
    丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
    供氣壓力
    140400KPa
    氣源接口
    RC1/4"
    環境溫度
    -30+70
    可配附件
    定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
    作用形式
    氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

    氣動保溫調節閥零件材料:
    1
    閥體
    WCB
    304
    316
    316L
    2
    墊片
    PTFE\石墨墊片
    PTFE\石墨墊片
    PTFE\石墨墊片
    PTFE\石墨墊片
    3
    閥座/套筒
    304
    304
    316
    316L
    4
    閥芯
    304
    304
    316
    316L
    5
    導向套/并帽
    304
    304
    316
    316L
    6
    中墊
    PTFE\石墨墊片
    PTFE\石墨墊片
    PTFE\石墨墊片
    PTFE\石墨墊片
    7
    閥蓋
    WCB
    304
    316
    316L
    8
    閥桿
    304
    304
    316
    316L
    9
    保溫夾套
    25
    304
    316
    316L
    10
    填料
    PTFE/石墨
    PTFE/石墨
    PTFE/石墨
    PTFE/石墨
    11
    螺栓
    25
    不銹鋼
    不銹鋼
    不銹鋼
    12
    填料壓蓋
    WCB
    304
    316
    316L

    氣動保溫調節閥性能指標:
    項目
    不帶定位器
    帶定位器
    基本誤差%
    ±5.0
    ±1.0
    回差%
    3.0
    1.0
    死區%
    3.0
    0.4
    始終點偏差%
    氣開
    始點
    ±2.5
    ±1.0
    始點
    ±5.0
    ±1.0
    氣關
    始點
    ±5.0
    ±1.0
    終點
    ±2.5
    ±1.0
    額定行程偏差%
    2.5
    泄露量L/h
    0.01%×閥額定容量
    可調范圍R
    301

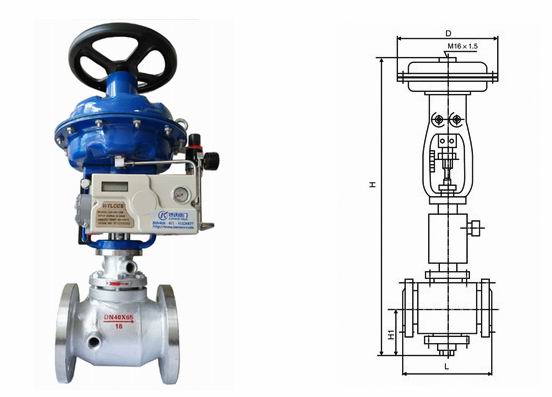

    氣動保溫調節閥外形結構圖:


    氣動保溫調節閥連接尺寸:
    公稱通徑 DN(mm)
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    L
    PN16/25
    181
    184
    200
    222
    254
    276
    298
    352
    410
    451
    600
    PN40
    194
    197
    200
    235
    267
    292
    317
    368
    425
    473
    610
    PN64
    206
    200
    210
    251
    286
    311
    337
    394
    440
    508
    650
    H
    PN16/25
    52.5
    57.5
    75
    75
    85.5
    92.5
    100
    110
    142.5
    158
    170
    PN40
    52.5
    57.5
    75
    75
    82.5
    92.5
    100
    117.5
    150
    167.5
    187.5
    PN64
    65
    40
    85
    85
    90
    102.5
    107.5
    125
    172.5
    195
    207.5
    H1
    152
    152
    177
    177
    183
    221
    221
    230
    315
    355
    385
    H2
    298
    298
    298
    298
    298
    380
    380
    380
    510
    510
    510
    H3
    180
    180
    180
    180
    180
    236
    236
    236
    310
    310
    310
    L1
    289
    289
    289
    289
    289
    347
    347
    347
    476
    476
    476
    A
    282
    282
    282
    282
    282
    360
    360
    360
    470
    470
    470
    D
    220
    220
    220
    220
    220
    270
    270
    270
    320
    320
    320

    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【氣動保溫調節閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
