當前位置：首頁 >> 球閥
>> 耐磨球閥 >> 耐磨陶瓷球閥 | 耐磨陶瓷球閥 |
 |
產品名稱： | 耐磨陶瓷球閥 | |||||
| 型號： | Q347TC | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【耐磨陶瓷球閥】 | |||||||
耐磨陶瓷球閥詳細介紹
固定式耐磨陶瓷球閥產品概述：
固定式耐磨陶瓷球閥性能特點：
固定式陶瓷球閥球體采用先進研磨設備及工藝制造，球圓度精度高、表面質量好、與閥座對研后，利用結構陶瓷的自滑潤性，具有很好的密封性能。徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。閥座、球體具有良好的耐磨性、使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。本閥為三片式結構，可按照GB、JIS、API等標準數據制造。
固定式耐磨陶瓷球閥應用領域：
1. 火電廠煙氣脫硫脫硝石灰水、石灰石漿液、石膏漿液
2. 火電廠氣力除灰
3. 多晶硅硅粉氣力輸送
4. 冶金粉末氣力輸送
5. 濕法冶金硫酸/鹽酸與礦砂混合物
6. 其他高腐蝕、高磨損、高沖刷工況
固定式耐磨陶瓷球閥產品規范：
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
法蘭尺寸 |
GB/T 9113 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
Gb/T 12230 |
|
標志 |
Gb/T 12220 |
|
供貨 |
Gb/T 12252 |
|
固定式耐磨陶瓷球閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥體 |
WCB |
7 |
閥桿 |
2Cr13 |
2 |
中閥體 |
WCB |
8 |
填料 |
石墨 |
3 |
法蘭座 |
結構陶瓷 |
9 |
填料壓蓋 |
WCB |
4 |
閥座 |
結構陶瓷 |
10 |
支架 |
Q235 |
5 |
球體 |
結構陶瓷 |
11 |
蝸輪 |
成品件 |
6 |
中套 |
結構陶瓷 |
|
|
|

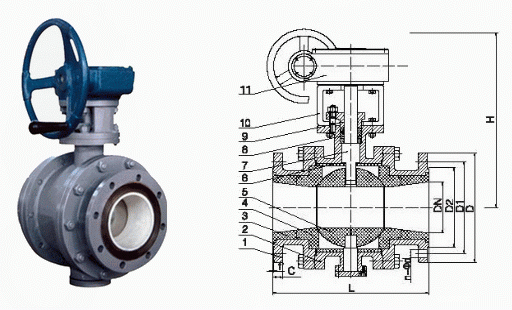

固定式耐磨陶瓷球閥外形結構圖：
固定式耐磨陶瓷球閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
n-d |
50 |
1.6 |
203 |
160 |
125 |
100 |
16 |
190 |
4-Φ18 |
65 |
220 |
180 |
145 |
118 |
18 |
220 |
4-Φ18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
235 |
8-Φ18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
255 |
8-Φ18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
260 |
8-Φ18 |
|
150 |
394 |
280 |
240 |
210 |
24 |
310 |
8-Φ23 |
|
200 |
457 |
235 |
295 |
265 |
24 |
365 |
12-Φ23 |
|
250 |
533 |
405 |
355 |
320 |
26 |
430 |
12-Φ25 |
|
300 |
610 |
455 |
410 |
475 |
30 |
460 |
12-Φ25 |
